సర్జ్ ప్రొటెక్షన్: విద్యుత్ భద్రత కోసం రక్షణ యొక్క క్లిష్టమైన రేఖ

పరిచయం

ఆధునిక విద్యుత్ వ్యవస్థలలో, ఉప్పెన రక్షణ అనివార్యమైన భద్రతా కొలతగా మారింది. నివాస విద్యుత్ సరఫరా, పారిశ్రామిక ఉత్పత్తి లేదా ఫోటోవోల్టాయిక్ విద్యుత్ ఉత్పత్తి వ్యవస్థలలో అయినా, తక్షణ వోల్టేజ్ హెచ్చుతగ్గులు తీవ్రమైన పరిణామాలకు దారితీస్తాయి. ఈ వ్యాసం ఈ ముఖ్యమైన విద్యుత్ భద్రతా సాంకేతిక పరిజ్ఞానం గురించి పాఠకులకు సమగ్ర అవగాహన పొందడంలో సహాయపడటానికి ఉప్పెన రక్షణ యొక్క సూత్రాలు, అనువర్తనాలు మరియు ఎంపిక ప్రమాణాలను క్రమపద్ధతిలో పరిచయం చేస్తుంది.

1. మాకు ఉప్పెన రక్షణ ఎందుకు అవసరం?

1.1 సర్జెస్ ప్రమాదాలు

A ఉప్పెన. ఈ అస్థిరమైన ఓవర్ వోల్టేజీలు ప్రధానంగా దీని నుండి ఉద్భవించాయి:

మెరుపు సమ్మెలు: ప్రత్యక్ష లేదా ప్రేరిత మెరుపు

గ్రిడ్ హెచ్చుతగ్గులు: పవర్ సిస్టమ్ స్విచింగ్, షార్ట్-సర్క్యూట్ లోపాలు

పరికరాల కార్యకలాపాలు: పెద్ద మోటార్లు స్టార్టప్‌లు/షట్డౌన్లు, ట్రాన్స్ఫార్మర్ స్విచింగ్

1.2 సంభావ్య నష్టాలు

అసురక్షిత విద్యుత్ వ్యవస్థలు బహుళ నష్టాలను ఎదుర్కొంటున్నాయి:

పరికరాల నష్టం: ఎలక్ట్రానిక్ భాగాల విచ్ఛిన్నం, ఇన్సులేషన్ వైఫల్యం

డేటా నష్టం: సర్వర్ మరియు నిల్వ పరికర వైఫల్యాలు

ఉత్పత్తి అంతరాయాలు: పారిశ్రామిక నియంత్రణ వ్యవస్థ వైఫల్యాలు

అగ్ని ప్రమాదాలు: ఓవర్ వోల్టేజ్-ప్రేరిత వంపులు మరియు షార్ట్ సర్క్యూట్లు

1.3 ఆర్థిక నష్టాలు

గణాంకాలు సుమారు 30% విద్యుత్ పరికరాల నష్టం కేసులు పెరుగుతాయని సూచిస్తున్నాయి, దీని ఫలితంగా వార్షిక ఆర్థిక నష్టాలు బిలియన్ డాలర్లు. సరైన ఉప్పెన రక్షణ ఈ నష్టాలను గణనీయంగా తగ్గిస్తుంది.

2. ఉప్పెన రక్షణ ఎక్కడ వ్యవస్థాపించబడాలి?

2.1 కీ రక్షణ స్థానాలు

బలమైన ఉప్పెన రక్షణ వ్యూహం టైర్డ్ విధానాన్ని ఉపయోగిస్తుంది:

ప్రాథమిక రక్షణ (రకం 1)

స్థానం: ప్రధాన పంపిణీ ప్యానెల్ ఇన్లెట్

ఫంక్షన్: ప్రత్యక్ష మెరుపు దాడులు మరియు ప్రధాన సర్జెస్ నుండి రక్షిస్తుంది

సాధారణ పారామితులు: IMAX ≥ 50KA

(రకం 2)

స్థానం: ఉప-పంపిణీ ప్యానెల్లు

ఫంక్షన్: అవశేష వోల్టేజ్‌ను పరిమితం చేస్తుంది మరియు అనుబంధ రక్షణను అందిస్తుంది

సాధారణ పారామితులు: IMAX ≥ 20KA

తృతీయ రక్షణ (రకం 3)

స్థానం: పరికరం ఫ్రంట్ ఎండ్

ఫంక్షన్: సున్నితమైన పరికరాలకు ఖచ్చితమైన రక్షణను అందిస్తుంది

సాధారణ పారామితులు: IMAX ≥ 5KA

2.2 ప్రత్యేక దరఖాస్తులు

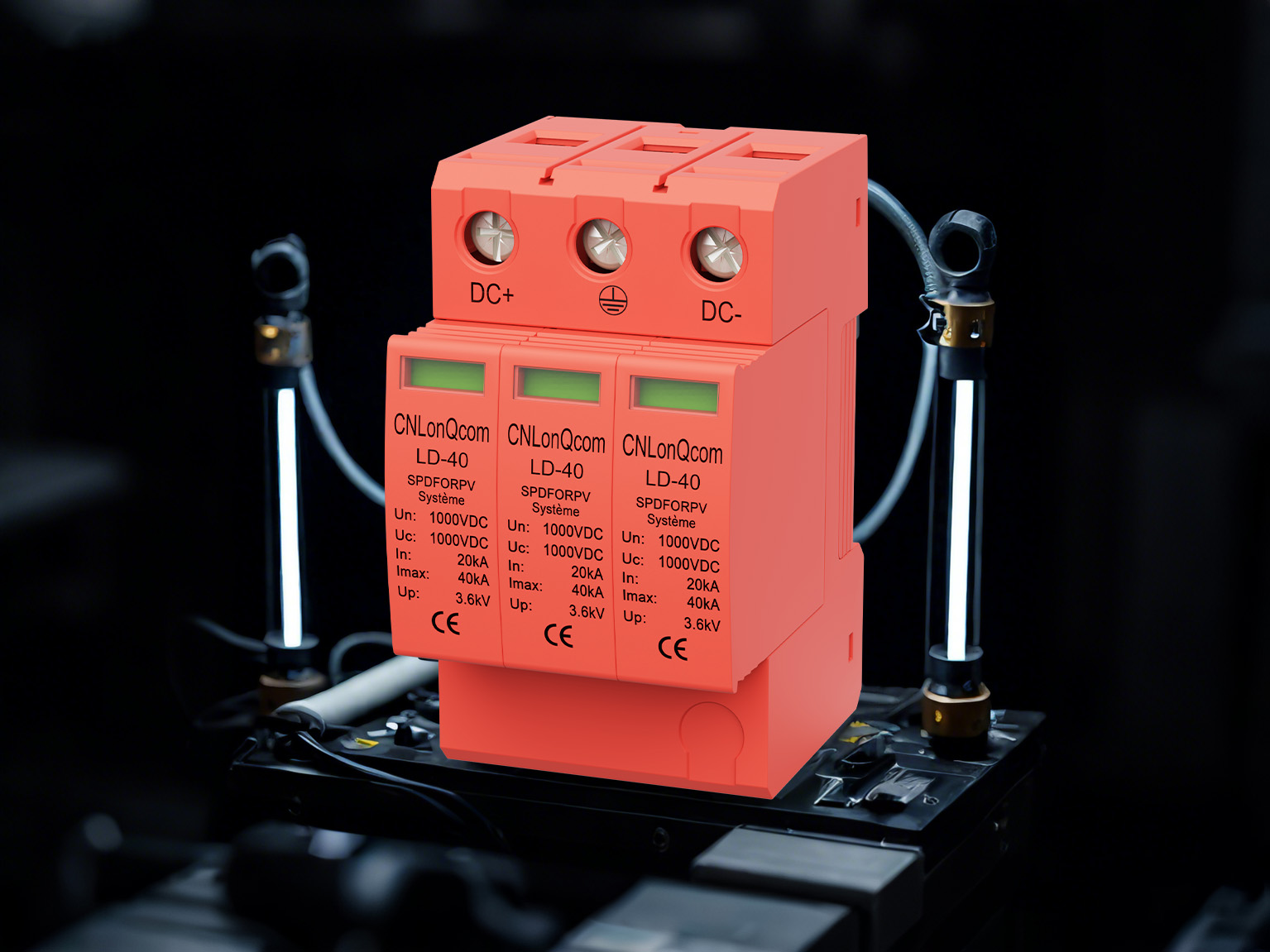

కాంతివిపీడన వ్యవస్థలు: DC (మాడ్యూల్స్ నుండి ఇన్వర్టర్) మరియు AC (ఇన్వర్టర్ నుండి గ్రిడ్) వైపులా అవసరం

డేటా సెంటర్లు: సర్వర్ రాక్లు, నెట్‌వర్క్ ఎక్విప్‌మెంట్ ఫ్రంట్ ఎండ్స్

పారిశ్రామిక నియంత్రణలు: పిఎల్‌సిలు మరియు ఫ్రీక్వెన్సీ కన్వర్టర్లు వంటి క్లిష్టమైన పరికరాలు

3. సర్జ్ ప్రొటెక్టివ్ డివైస్ (ఎస్పిడి) అంటే ఏమిటి?

3.1 ప్రాథమిక భావన

ఉప్పెన రక్షణ పరికరం (Spd) అనేది ఎలక్ట్రికల్ సేఫ్టీ పరికరం, ఇది అస్థిరమైన ఓవర్ వోల్టేజీలను పరిమితం చేయడానికి మరియు ఉప్పెన ప్రవాహాలను మళ్లించడానికి రూపొందించబడింది. కీ సాంకేతిక లక్షణాలు:

గరిష్ట నిరంతర ఆపరేటింగ్ వోల్టేజ్ (యుసి)

నామమాత్రపు ఉత్సర్గ కరెంట్ (ఇన్)

గరిష్ట ఉత్సర్గ కరెంట్ (ఐమాక్స్)

వోల్టేజ్ రక్షణ స్థాయి (యుపి)

3.2 ప్రధాన రకాలు

టైప్ ప్రొటెక్షన్ టార్గెట్ విలక్షణ అనువర్తన ప్రతిస్పందన సమయం

టైప్ 1 డైరెక్ట్ మెరుపు భవనం ఇన్లెట్స్ ≤100ns

టైప్ 2 ప్రేరిత మెరుపు ఉప-పంపిణీ ప్యానెల్లు ≤25ns

టైప్ 3 అవశేషాలు పరికర టెర్మినల్స్ ≤1ns

3.3 అదనపు లక్షణాలు

ఆధునికSpdsతరచుగా చేర్చండి:

వైఫల్య సూచికలు (యాంత్రిక లేదా ఎలక్ట్రానిక్)

రిమోట్ మానిటరింగ్ ఇంటర్‌ఫేస్‌లు

థర్మల్ డిస్‌కనెక్ట్ రక్షణ

4. ఉప్పెన రక్షణ ఎలా పనిచేస్తుంది?

4.1 ప్రాథమిక ఆపరేటింగ్ సూత్రం

Spd లు కింది యంత్రాంగాల ద్వారా వ్యవస్థలను రక్షిస్తాయి:

పర్యవేక్షణ స్థితి: సాధారణ ఆపరేషన్ సమయంలో అధిక ఇంపెడెన్స్‌ను నిర్వహిస్తుంది

ప్రేరేపిత ప్రసరణ: ఓవర్ వోల్టేజ్‌ను గుర్తించిన తర్వాత వేగంగా తక్కువ ఇంపెడెన్స్‌కు మారుతుంది

శక్తి మళ్లింపు: ఛానెల్స్ గ్రౌండింగ్ వ్యవస్థకు ప్రవాహాన్ని పెంచుతాయి

రికవరీ: ఉప్పెన తర్వాత స్వయంచాలకంగా అధిక ఇంపెడెన్స్ స్థితికి తిరిగి వస్తుంది

4.2 కోర్ టెక్నికల్ భాగాలు

మెటల్ ఆక్సైడ్ వేరిస్టర్ (MOV)

పదార్థం: పదార్థం: జింక్ ఆక్సైడ్ ఆధారిత సెమీకండక్టర్

లక్షణాలు: వోల్టేజ్-సెన్సిటివ్ నాన్ లీనియర్ రెసిస్టర్

ప్రయోజనాలు: వేగవంతమైన ప్రతిస్పందన, అధిక ప్రస్తుత నిర్వహణ సామర్థ్యం

గ్యాస్ డిశ్చార్జ్ ట్యూమ్ (జిడిటి)

నిర్మాణం: మూసివున్న గ్యాస్ నిండిన గది

లక్షణాలు: అధిక ఇన్సులేషన్, బలమైన మళ్లింపు సామర్ధ్యం

అప్లికేషన్: అధిక-శక్తి ప్రాధమిక రక్షణ

తాత్కాలిక వోల్టేజ్ అణచివేత డయోడ్ (టీవీలు)

లక్షణాలు: అల్ట్రా-ఫాస్ట్ స్పందన (పికోసెకండ్-స్థాయి)

అప్లికేషన్: ప్రెసిషన్ ఎలక్ట్రానిక్స్ రక్షణ

4.3 బహుళ-స్థాయి సమన్వయ రక్షణ

ఒక సాధారణ మూడు-స్థాయి రక్షణ వ్యవస్థ:

ప్రాధమిక రక్షణ: ఎక్కువ శక్తిని (జిడిటి) మళ్లిస్తుంది

ద్వితీయ రక్షణ: అవశేష వోల్టేజ్ (MOV) ను మరింత పరిమితం చేస్తుంది

తృతీయ రక్షణ: ఖచ్చితమైన రక్షణ (టీవీలు)

5. ఎంపిక మరియు నిర్వహణ మార్గదర్శకాలు

5.1 ఎంపిక ప్రమాణాలు

సిస్టమ్ అనుకూలత:

వోల్టేజ్ రేటింగ్ (UC ≥ 1.15 × సిస్టమ్ వోల్టేజ్)

ప్రస్తుత సామర్థ్యం (expected హించిన ఉప్పెన కరెంట్‌లో)

పనితీరు పారామితులు:

వోల్టేజ్ రక్షణ స్థాయి (తక్కువ మంచిది)

ప్రతిస్పందన సమయం (వేగంగా మంచిది)

ధృవీకరణ ప్రమాణాలు:

IEC 61643

UL 1449

5.2 సంస్థాపనా గమనికలు

కనెక్షన్ వైర్ పొడవును తగ్గించండి

నమ్మదగిన గ్రౌండింగ్ను నిర్ధారించుకోండి (భూమి నిరోధకత ≤10Ω)

వేర్వేరు SPD రకాలను కలపడం మానుకోండి

5.3 నిర్వహణ సిఫార్సులు

రెగ్యులర్ తనిఖీలు (కనీసం ఏటా)

వైఫల్యం సూచికలను పర్యవేక్షించండి

మెరుపు సంఘటనల తర్వాత డాక్యుమెంట్ స్థితి

ముగింపు

సర్జ్ ప్రొటెక్షన్ ఎలక్ట్రికల్ సేఫ్టీ సిస్టమ్స్ యొక్క కీలకమైన భాగం. దాని సూత్రాలను అర్థం చేసుకోవడం ద్వారా, సరైన పరికరాలను ఎంచుకోవడం మరియు సరైన సంస్థాపనను నిర్ధారించడం ద్వారా, విద్యుత్ ప్రమాదాలను సమర్థవంతంగా నివారించవచ్చు, సిబ్బంది మరియు పరికరాలు రెండింటినీ కాపాడుతుంది. సాంకేతిక పురోగతితో, ఉప్పెన రక్షణ పరికరాలు తెలివిగా మరియు మరింత నమ్మదగిన పరిష్కారాల వైపు అభివృద్ధి చెందుతున్నాయి. CNLONQCOM వద్ద, మేము నిరంతర సాంకేతిక మెరుగుదలకు కట్టుబడి ఉన్నాము, అన్ని రకాల విద్యుత్ వ్యవస్థలకు ఉన్నతమైన రక్షణను అందించడానికి మరింత అధునాతన మరియు సమగ్రమైన సర్జ్ ప్రొటెక్టర్లను అభివృద్ధి చేస్తున్నాము.
