సౌర పివి వ్యవస్థలకు సమగ్ర గైడ్: పని సూత్రాల నుండి కీలక భాగాల వరకు

సౌర ఫోటోవోల్టాయిక్ (పివి) వ్యవస్థలు కీలకమైన స్వచ్ఛమైన శక్తి పరిష్కారంగా ప్రపంచవ్యాప్తంగా వేగంగా పెరుగుతున్నాయి. అయినప్పటికీ, చాలా మందికి వారు ఎలా పని చేస్తారు మరియు వారి క్లిష్టమైన భాగాలు తెలియదు. ఈ వ్యాసం సౌర పివి వ్యవస్థలు ఎలా నిర్మాణాత్మకంగా మరియు పనిచేస్తున్నాయో లోతైన విశ్లేషణను అందిస్తుంది, కాంబైనర్ బాక్స్‌లు, ఓవర్/అండర్-వోల్టేజ్ ప్రొటెక్టర్లు, ఐసోలేటర్ స్విచ్‌లు, సోలార్ కనెక్టర్లు, ఫ్యూజులు మరియు అచ్చుపోసిన కేస్ సర్క్యూట్ బ్రేకర్లు (ఎంసిసిబిఎస్) వంటి ముఖ్య పరికరాల యొక్క వివరణాత్మక వివరణలతో.

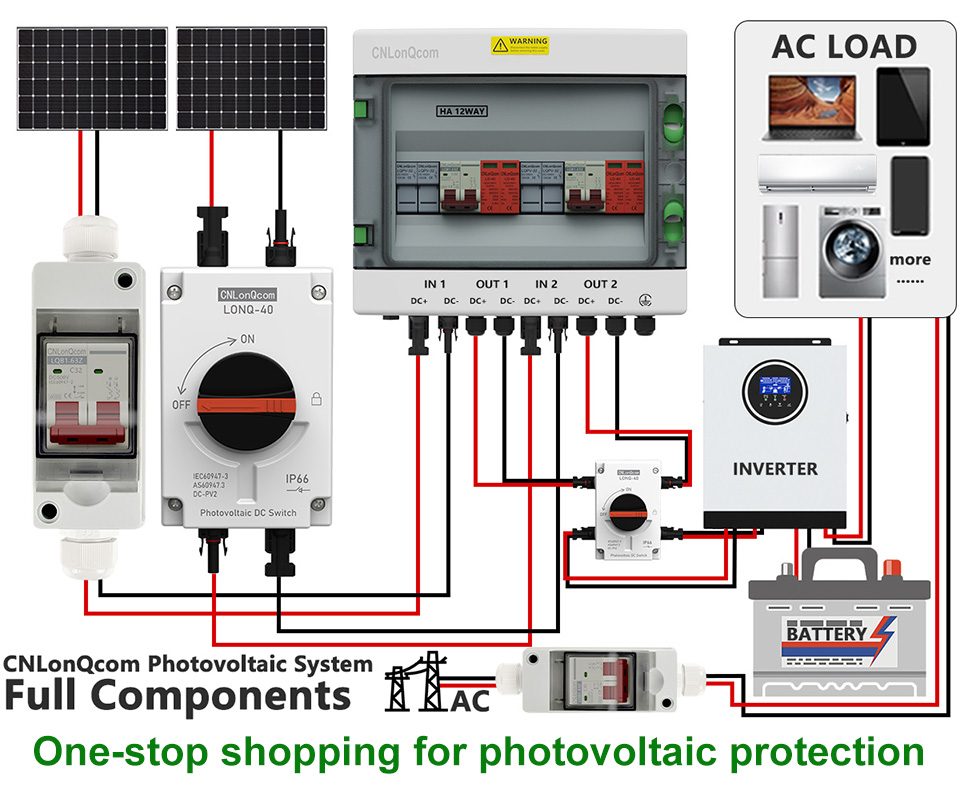

1. సౌర పివి వ్యవస్థ ఎలా నిర్మించబడింది?

సౌర పివి వ్యవస్థ యొక్క ప్రధాన లక్ష్యం సూర్యరశ్మిని విద్యుత్తుగా మార్చడం మరియు దానిని గ్రిడ్ లేదా ఎనర్జీ స్టోరేజ్‌కు సురక్షితంగా అందించడం. పూర్తి వ్యవస్థ సాధారణంగా ఈ క్రింది భాగాలను కలిగి ఉంటుంది:

సౌర ఫలకాలు (పివి మాడ్యూల్స్) sun సూర్యరశ్మిని గ్రహించి, ప్రత్యక్ష కరెంట్ (డిసి) ను ఉత్పత్తి చేయండి

కాంబైనర్ బాక్స్ (LQX/LQTసిరీస్) బహుళ సౌర ఫలకాల నుండి ప్రవాహాలను మిళితం చేస్తుంది

ఇన్వర్టర్ → DC ని ప్రత్యామ్నాయ కరెంట్ (AC) గా మారుస్తుంది

విద్యుత్ పంపిణీ & రక్షణ పరికరాలు (ఫ్యూజులు, సర్క్యూట్ బ్రేకర్స్,ఐసోలేటర్ స్విచ్‌లు, మొదలైనవి) System సిస్టమ్ భద్రతను నిర్ధారిస్తుంది

శక్తి నిల్వ వ్యవస్థ (ఐచ్ఛికం) → అదనపు విద్యుత్తును నిల్వ చేస్తుంది (ఉదా., లిథియం బ్యాటరీలు)

గ్రిడ్ లేదా లోడ్ → ఇళ్ళు, వ్యాపారాలు లేదా గ్రిడ్‌కు శక్తిని సరఫరా చేస్తుంది

2. సౌర పివి వ్యవస్థ ఎలా పనిచేస్తుంది?

(1) కాంతివిపీడన ప్రభావం & విద్యుత్ ఉత్పత్తి

సూర్యకాంతి సౌర ఫలకాలను (పివి మాడ్యూల్స్) తాకుతుంది, మరియు సిలికాన్ సెమీకండక్టర్ పదార్థం ఫోటాన్‌లను గ్రహిస్తుంది, ఇది డైరెక్ట్ కరెంట్ (డిసి) ను ఉత్పత్తి చేస్తుంది.

ఒకే ప్యానెల్ సాధారణంగా 30V-50V (DC) ను ఉత్పత్తి చేస్తుంది, ప్రస్తుత సూర్యరశ్మి తీవ్రత మరియు ప్యానెల్ సామర్థ్యాన్ని బట్టి ఉంటుంది.

(2) ప్రస్తుత కలయిక (కాంబైనర్ బాక్స్)

బహుళ ప్యానెల్లు సిరీస్ లేదా సమాంతరంగా అనుసంధానించబడి ఉన్నాయి, మరియు సమిష్టి కరెంట్ కేంద్రీకృత నిర్వహణ కోసం పివి కాంబినర్ బాక్స్‌లోకి ప్రవహిస్తుంది.

కాంబైనర్ బాక్స్‌లో ఓవర్‌లోడ్‌లు లేదా షార్ట్ సర్క్యూట్‌లను నివారించడానికి ఫ్యూజులు, ఉప్పెన రక్షణ (ఎస్పిడి) మరియు ప్రస్తుత పర్యవేక్షణ ఉన్నాయి.

(3) DC విద్యుత్ పంపిణీ & రక్షణ (ఫ్యూజులు, ఐసోలేటర్ స్విచ్‌లు, MCCB లు)

ఫ్యూజ్ (LQPV-32 సిరీస్): నష్టపరిచే పరికరాల నుండి అధిక ప్రవాహాన్ని నిరోధిస్తుంది.

ఐసోలేటర్ స్విచ్ (LONQ-40 సిరీస్): నిర్వహణ కోసం సర్క్యూట్లను మానవీయంగా డిస్‌కనెక్ట్ చేస్తుంది.

అచ్చుపోసిన కేస్ సర్క్యూట్ బ్రేకర్ (LQM1/M3 సిరీస్): ఓవర్లోడ్ మరియు షార్ట్-సర్క్యూట్ రక్షణను అందిస్తుంది (ఉదా., 1000V DC- రేటెడ్ MCCB లు).

(4) ఇన్వర్టర్ మార్పిడి (DC → AC)

DC శక్తి ఇన్వర్టర్‌లోకి ప్రవేశిస్తుంది, గృహ లేదా పారిశ్రామిక ఉపయోగం కోసం దీనిని 220V/380V AC గా మారుస్తుంది.

గ్రిడ్-టైడ్ సిస్టమ్స్ అదనపు శక్తిని గ్రిడ్‌కు తిరిగి ఇస్తాయి, ఆఫ్-గ్రిడ్ సిస్టమ్స్ దానిని బ్యాటరీలలో నిల్వ చేస్తాయి.

(5) ఓవర్/అండర్-వోల్టేజ్ ప్రొటెక్షన్ (AVP 2P/4P సిరీస్)

గ్రిడ్ వోల్టేజ్ హెచ్చుతగ్గులకు గురైనప్పుడు, పరికరాల నష్టాన్ని నివారించడానికి ఓవర్/అండర్-వోల్టేజ్ ప్రొటెక్టర్ స్వయంచాలకంగా శక్తిని తగ్గిస్తుంది.

(6) వైరింగ్ & కనెక్షన్లు (సోలార్ కనెక్టర్లు)

MC4 సోలార్ కనెక్టర్లు పరిశ్రమ ప్రమాణం, ఇది జలనిరోధిత, తుప్పు-నిరోధక మరియు అధిక-ప్రస్తుత ప్రసారం (ఉదా., 30A/1000V).

3. సౌర పివి వ్యవస్థ యొక్క ముఖ్య భాగాలు

(1) పివి కాంబినర్ బాక్స్

ఫంక్షన్: బహుళ సౌర ప్యానెల్ తీగలను మిళితం చేస్తుంది మరియు రక్షణను అందిస్తుంది.

ముఖ్య భాగాలు:

ఫ్యూజులు (ఓవర్ కరెంట్ రక్షణ)

ఉప్పెన రక్షణ పరికరం(ఎస్పిడి) (మెరుపు రక్షణ)

ప్రస్తుత/వోల్టేజ్ పర్యవేక్షణ (ఐచ్ఛిక స్మార్ట్ ఫీచర్స్)

(2) ఓవర్/అండర్-వోల్టేజ్ ప్రొటెక్టర్ (OVP/UVP)

ఫంక్షన్: గ్రిడ్ వోల్టేజ్‌ను పర్యవేక్షిస్తుంది మరియు వోల్టేజ్ చాలా ఎక్కువగా ఉంటే (> 270 వి ఎసి) లేదా చాలా తక్కువగా ఉంటే (<170 వి ఎసి) శక్తిని డిస్‌కనెక్ట్ చేస్తుంది.

(3) DC ఐసోలేటర్ స్విచ్

ఫంక్షన్: సురక్షితమైన నిర్వహణ కోసం DC సర్క్యూట్లను మానవీయంగా డిస్‌కనెక్ట్ చేస్తుంది.

సాధారణ రకాలు:

రోటరీ ఐసోలేటర్ స్విచ్‌లు (బహిరంగ ఉపయోగం కోసం అనుకూలం)

సర్క్యూట్ బ్రేకర్-రకం ఐసోలేటర్లు (ఇంటిగ్రేటెడ్ రక్షణతో)

(4) సోలార్ కనెక్టర్లు (MC4 ప్రమాణం)

ముఖ్య లక్షణాలు:

జలనిరోధిత, జలనిరోధిత, యువి-నిరోధక, అధిక-ఉష్ణోగ్రత సహనం

Rated current: 30A

రేటెడ్ వోల్టేజ్: 1000 వి డిసి

(5) పివి ఫ్యూజులు (జిపివి/జిఆర్ సిరీస్)

ఫంక్షన్: పివి శ్రేణులను షార్ట్ సర్క్యూట్లు మరియు ఓవర్లోడ్ల నుండి రక్షిస్తుంది.

ప్రామాణిక ఫ్యూజ్‌ల నుండి తేడాలు:

అధిక వోల్టేజ్ రేటింగ్ (DC 1000V+)

హై బ్రేకింగ్ సామర్థ్యం (పెద్ద తప్పు ప్రవాహాలకు అంతరాయం కలిగిస్తుంది)

(6) అచ్చుపోసిన కేస్ సర్క్యూట్ బ్రేకర్ (సోలార్ కోసం MCCB)

ఫంక్షన్: DC వ్యవస్థలకు ఓవర్‌లోడ్ మరియు షార్ట్-సర్క్యూట్ రక్షణను అందిస్తుంది.

సాధారణ లక్షణాలు:

రేటెడ్ వోల్టేజ్: DC 1000V

రేటెడ్ కరెంట్: 32 ఎ -250 ఎ

4. సౌర పివి వ్యవస్థల అనువర్తనాలు

రెసిడెన్షియల్ రూఫ్‌టాప్ సోలార్ (5KW-10KW, నిల్వతో)

కమర్షియల్ & ఇండస్ట్రియల్ పివి ప్లాంట్లు (50kW-1MW, గ్రిడ్-టైడ్)

ఆఫ్-గ్రిడ్ సౌర వ్యవస్థలు (రిమోట్ ప్రాంతాలు, బ్యాటరీ ఆధారిత)

అగ్రివోల్టాయిక్స్ (సౌర + వ్యవసాయ సమైక్యత)

5. భవిష్యత్ పోకడలు: తెలివిగా & మరింత సమర్థవంతమైన సౌర వ్యవస్థలు

స్మార్ట్ పర్యవేక్షణ: మొబైల్ అనువర్తనాల ద్వారా రియల్ టైమ్ ట్రాకింగ్ (ఉదా., విద్యుత్ ఉత్పత్తి, తప్పు హెచ్చరికలు).

సౌర + నిల్వ ఇంటిగ్రేషన్: టెస్లా పవర్‌వాల్ వంటి హైబ్రిడ్ వ్యవస్థలు.

మైక్రోఇన్వర్టర్లు: అధిక సామర్థ్యం కోసం ప్రతి ప్యానెల్‌ను ఒక్కొక్కటిగా ఆప్టిమైజ్ చేస్తుంది.

ముగింపు

సౌర పివి వ్యవస్థలు పివి మాడ్యూల్స్ → కాంబైనర్ బాక్స్ → ఇన్వర్టర్ → పవర్ డిస్ట్రిబ్యూషన్ → గ్రిడ్/స్టోరేజ్ ద్వారా పనిచేస్తాయి, కాంబైనర్ బాక్స్‌లు, ఫ్యూజులు, ఐసోలేటర్ స్విచ్‌లు, కనెక్టర్లు మరియు ఎంసిసిబిల వంటి క్లిష్టమైన భాగాలతో సమర్థవంతంగా, సురక్షితంగా మరియు స్థిరమైన పనితీరును నిర్ధారిస్తాయి.

మీరు సౌర సంస్థాపనను పరిశీలిస్తుంటే, సిస్టమ్ జీవితకాలం మరియు విద్యుత్ ఉత్పత్తి సామర్థ్యాన్ని పెంచడానికి CNLONQCOM అధిక-నాణ్యత PV భాగాలు + ప్రొఫెషనల్ ప్రొటెక్షన్ పరికరాలను ఎంచుకోండి!

The చర్చించనివ్వండి: సౌర పివి వ్యవస్థల యొక్క ఏ అంశం మీకు ఎక్కువగా ఆసక్తి కలిగిస్తుంది?
