ఎసి సర్క్యూట్ బ్రేకర్లు మరియు డిసి సర్క్యూట్ బ్రేకర్ల మధ్య తేడాలు మరియు ప్రయోజనాలు/అప్రయోజనాల విశ్లేషణ

I. AC మరియు DC సర్క్యూట్ బ్రేకర్ల మధ్య కీ తేడాలు

1. ఆర్క్ ఆర్పివేసే పద్ధతులు

ఎసి సర్క్యూట్ బ్రేకర్లు:

AC కరెంట్ సెకనుకు బహుళ సున్నా-క్రాసింగ్ పాయింట్లను కలిగి ఉంది (ఉదా., 50Hz AC సెకనుకు 100 రెట్లు సున్నాని దాటుతుంది), ఇది ఆర్క్‌లు సహజంగా ఆరిపోయేలా చేస్తుంది.

సాధారణ రకాల్లో ఎయిర్ సర్క్యూట్ బ్రేకర్లు, ఆయిల్ సర్క్యూట్ బ్రేకర్లు మరియు SF6 బ్రేకర్లు ఉన్నాయి, ఇవి శీఘ్ర ఆర్క్ అంతరాయం కోసం సున్నా-క్రాసింగ్‌ను ప్రభావితం చేస్తాయి.

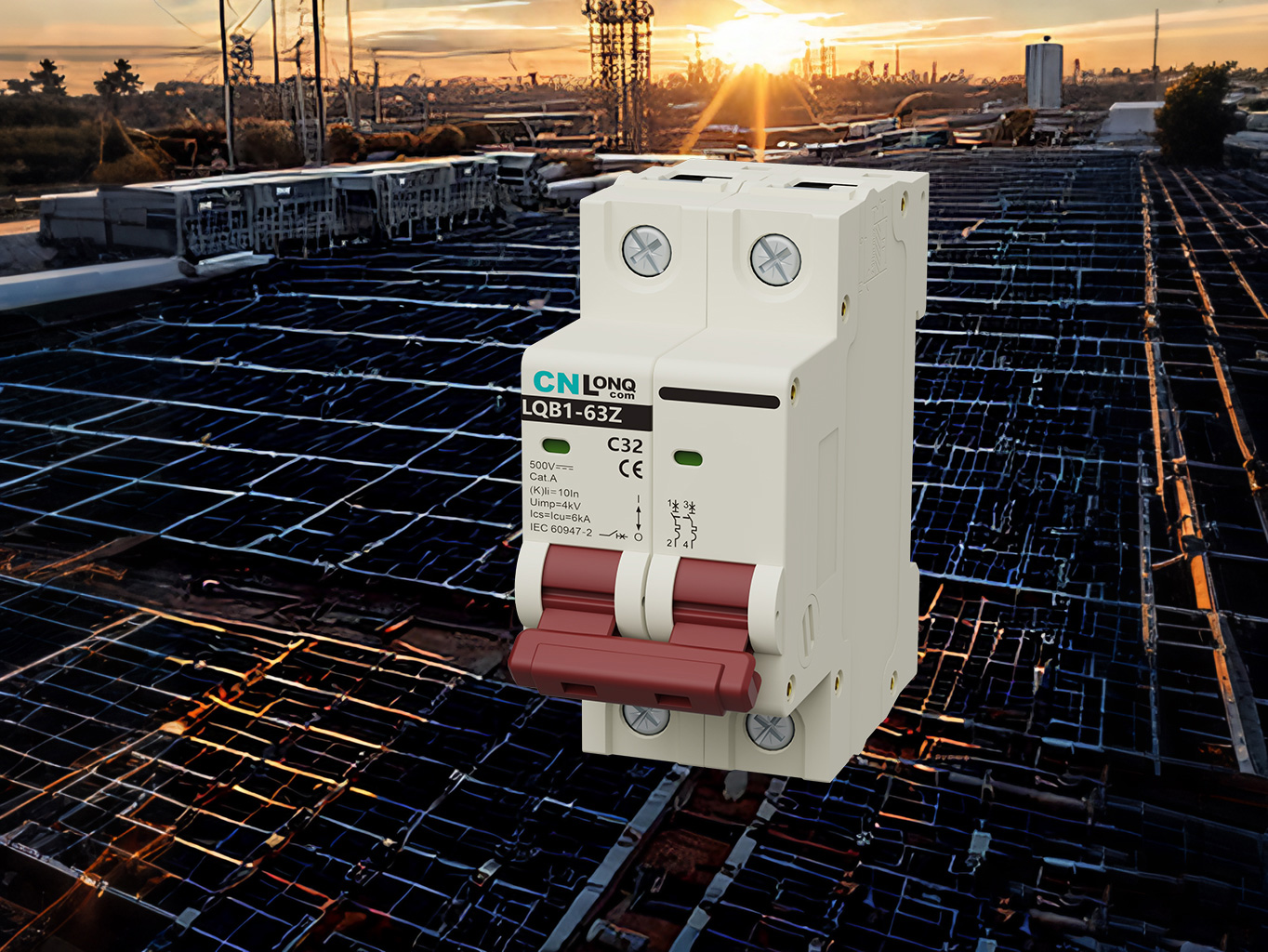

DC సర్క్యూట్ బ్రేకర్లు:

DC కి సహజమైన సున్నా-క్రాసింగ్ లేదు, ఆర్క్ అణచివేతను మరింత సవాలుగా చేస్తుంది.

సాధారణ ఆర్క్ ఆర్పివేసే పద్ధతులు:

మాగ్నెటిక్ బ్లోఅవుట్ (ఆర్క్‌ను సాగదీయడానికి మరియు చల్లబరచడానికి అయస్కాంత క్షేత్రాలను ఉపయోగించడం)

గ్యాస్-ఆధారిత ఆర్క్ అణచివేత (ఉదా., SF6)

సాలిడ్-స్టేట్ స్విచింగ్ (ఉదా., IGBT/MOSFET- ఆధారిత హైబ్రిడ్ బ్రేకర్లు)

2. స్ట్రక్చరల్ డిజైన్

ఎసి సర్క్యూట్ బ్రేకర్లు:

సాపేక్షంగా సరళమైన నిర్మాణం, తక్కువ ఖర్చు.

సాధారణంగా యాంత్రిక పరిచయాలు + ఆర్క్ చ్యూట్స్ ఉపయోగించండి.

DC సర్క్యూట్ బ్రేకర్లు:

బలమైన ఆర్క్ అణచివేత అవసరం, ఇది మరింత సంక్లిష్టమైన డిజైన్లకు దారితీస్తుంది (ఉదా., మాగ్నెటిక్ కాయిల్స్, ప్రత్యేకమైన ఆర్క్ చ్యూట్స్).

హై-వోల్టేజ్ DC వ్యవస్థలు (ఉదా., సోలార్ ఫార్మ్స్, HVDC ట్రాన్స్మిషన్) తరచుగా హైబ్రిడ్ బ్రేకర్లను ఉపయోగిస్తాయి (మెకానికల్ స్విచ్‌లు + సెమీకండక్టర్ స్విచ్‌లు).

3. వోల్టేజ్ రేటింగ్స్ మరియు బ్రేకింగ్ సామర్థ్యం

ఎసి సర్క్యూట్ బ్రేకర్లు:

తక్కువ-వోల్టేజ్ (ఉదా., 220 వి రెసిడెన్షియల్) లో హై-వోల్టేజ్ (ఉదా., 110 కెవి గ్రిడ్) అనువర్తనాలకు ఉపయోగించబడుతుంది.

KA (కిలోంపెరెస్) లో కొలిచిన బ్రేకింగ్ సామర్థ్యం, ​​ఉదా., గృహ బ్రేకర్లు సాధారణంగా 6KA -10KA.

DC సర్క్యూట్ బ్రేకర్లు:

ప్రధానంగా తక్కువ నుండి మధ్యస్థ-వోల్టేజ్ వ్యవస్థల కోసం (ఉదా., సౌర/EV అనువర్తనాలలో 12V-1500V).

నిరంతర ఆర్సింగ్ కారణంగా బ్రేకింగ్ సామర్థ్యం మరింత క్లిష్టమైనది, ప్రత్యేక నమూనాలు అవసరం.

4. అప్లికేషన్ దృశ్యాలు

సర్క్యూట్ బ్రేకర్ రకం సాధారణ అనువర్తనాలు

ఎసి సర్క్యూట్ బ్రేకర్స్ రెసిడెన్షియల్/ఇండస్ట్రియల్ పవర్ డిస్ట్రిబ్యూషన్, కమర్షియల్ గ్రిడ్లు

DC సర్క్యూట్ బ్రేకర్స్ సోలార్ పివి సిస్టమ్స్, బ్యాటరీ స్టోరేజ్, EV ఛార్జింగ్, రైల్ ట్రాన్సిట్ (ఉదా., మెట్రో పవర్)

Iii. ప్రయోజనాలు మరియు అప్రయోజనాలు పోలిక

1. ఎసి సర్క్యూట్ బ్రేకర్ల ప్రయోజనాలు

Cost తక్కువ ఖర్చు: సరళమైన నిర్మాణం తయారీ మరియు నిర్వహణ ఖర్చులను తగ్గిస్తుంది.

✅ పరిపక్వ సాంకేతికత: విస్తృతమైన ఎసి గ్రిడ్ ఉపయోగం కారణంగా ప్రామాణిక నమూనాలు.

Arc సులభంగా ఆర్క్ ఆర్పివేయడం: సహజ సున్నా-క్రాసింగ్ నమ్మదగిన ఆపరేషన్‌ను నిర్ధారిస్తుంది.

2. ఎసి సర్క్యూట్ బ్రేకర్స్ యొక్క ప్రతికూలతలు

D DC సర్క్యూట్లలో ఉపయోగించబడదు: DC ఆర్క్‌లకు అంతరాయం కలిగించడంలో విఫలం కావచ్చు, అగ్ని ప్రమాదాలను కలిగిస్తుంది.

3. DC సర్క్యూట్ బ్రేకర్ల ప్రయోజనాలు

Sts DC వ్యవస్థల కోసం రూపొందించబడింది: సురక్షిత ఆపరేషన్ కోసం సమర్థవంతమైన ఆర్క్ అణచివేత.

పునరుత్పాదకత కోసం అవసరం: సౌర, నిల్వ మరియు EV ఛార్జింగ్‌లో క్లిష్టమైనది.

✅ అధిక విశ్వసనీయత: అధునాతన అణచివేత పద్ధతులు రక్షణను నిర్ధారిస్తాయి.

4. DC సర్క్యూట్ బ్రేకర్స్ యొక్క ప్రతికూలతలు

❌ అధిక ఖర్చు: సంక్లిష్ట నమూనాలు వాటిని ఎసి బ్రేకర్ల కంటే 2–5x ఖరీదైనవిగా చేస్తాయి.

❌ సాంకేతికంగా డిమాండ్: అధిక-ప్రస్తుత DC బ్రేకర్లు (ఉదా., HVDC) అధునాతన పదార్థాలు అవసరం.

Iv. ఎసి మరియు డిసి సర్క్యూట్ బ్రేకర్ల మధ్య ఎలా ఎంచుకోవాలి?

ప్రస్తుత రకం:

ఎసి పవర్ (గృహ/పారిశ్రామిక) → ఎసి సర్క్యూట్ బ్రేకర్

DC శక్తి (సౌర/బ్యాటరీ/EV) → DC సర్క్యూట్ బ్రేకర్

బ్రేకింగ్ సామర్థ్యం:

DC వ్యవస్థలకు అధిక-రేటెడ్ బ్రేకర్లు అవసరం (ఉదా., సౌర కోసం 1000V/20A).

ధృవపత్రాలు:

ఎసి బ్రేకర్స్: IEC 60898 (రెసిడెన్షియల్) లేదా IEC 60947 (పారిశ్రామిక) కు అనుగుణంగా.

DC బ్రేకర్స్: UL 489B లేదా IEC 60947-2 ప్రమాణాలను కలవండి.

V. భవిష్యత్ పోకడలు

హైబ్రిడ్ బ్రేకర్లు: మెరుగైన DC పనితీరు కోసం యాంత్రిక మరియు ఘన-స్థితి స్విచింగ్‌ను కలపడం.

స్మార్ట్ ఫీచర్స్: రిమోట్ కంట్రోల్ కోసం ఇంటిగ్రేటెడ్ పర్యవేక్షణ (ఉదా., స్మార్ట్ పివి బ్రేకర్లు).

అధిక వోల్టేజ్ మద్దతు: గ్రిడ్-స్కేల్ అనువర్తనాల కోసం హెచ్‌విడిసి బ్రేకర్ టెక్నాలజీని అభివృద్ధి చేయడం.

ముగింపు

ఎసి మరియు డిసి సర్క్యూట్ బ్రేకర్లు వారు నిర్వహించే ప్రవాహాల స్వభావం కారణంగా గణనీయంగా భిన్నంగా ఉంటాయి. ఎసి బ్రేకర్లు సాంప్రదాయ గ్రిడ్లను వాటి ఖర్చు-ప్రభావం మరియు విశ్వసనీయత కారణంగా ఆధిపత్యం చేస్తాయి, అయితే డిసి బ్రేకర్లు అధిక వ్యయం ఉన్నప్పటికీ పునరుత్పాదక ఇంధన వ్యవస్థలలో ఎంతో అవసరం. విద్యుత్ భద్రత మరియు వ్యవస్థ స్థిరత్వాన్ని నిర్ధారించడానికి సరైన రకాన్ని ఎంచుకోవడం చాలా ముఖ్యం.
