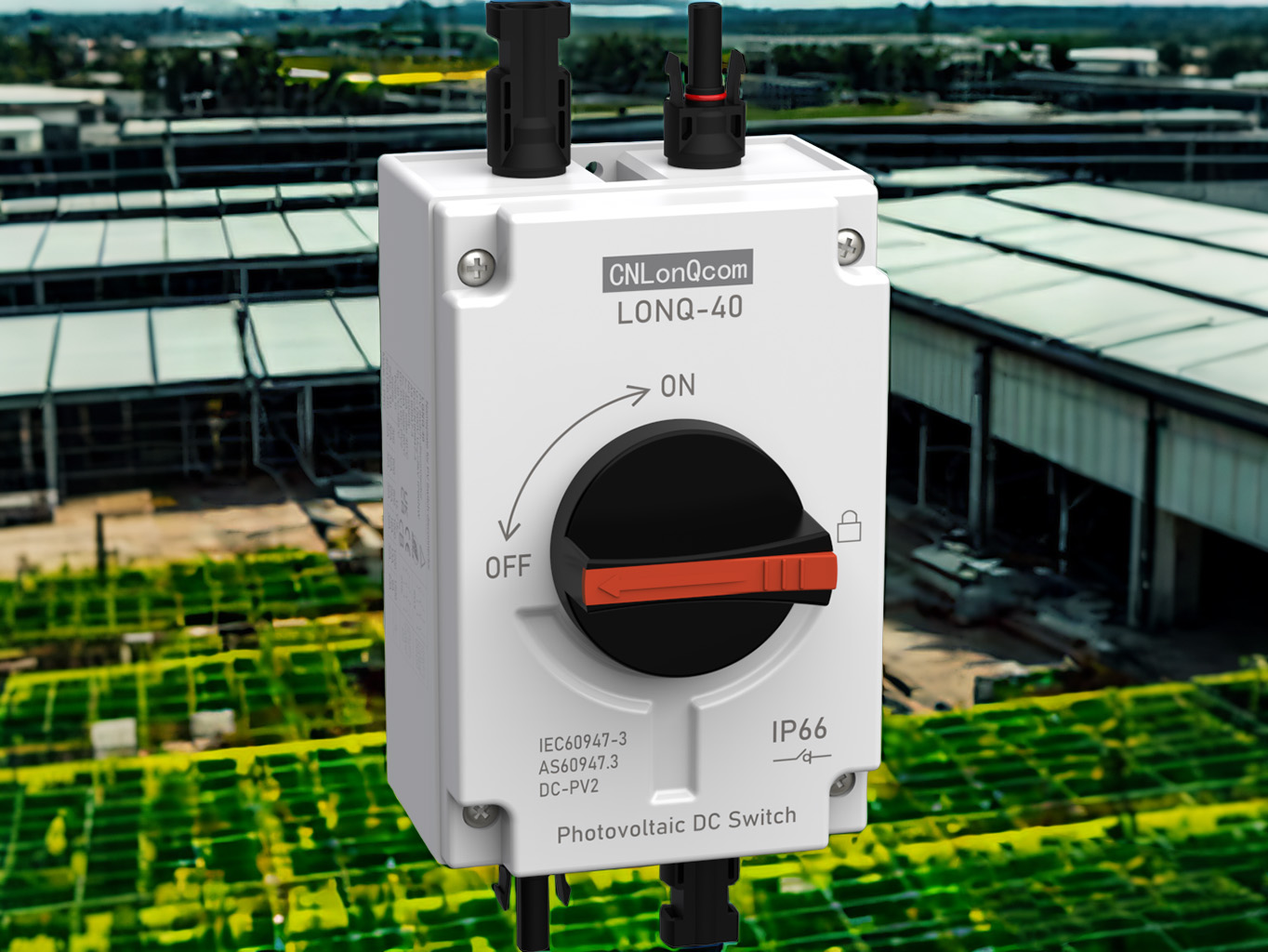

పివి డిస్‌కనెక్ట్ స్విచ్: సౌర వ్యవస్థల యొక్క "సేఫ్టీ గార్డియన్" - పూర్తి గైడ్

I. పివి డిస్‌కనెక్ట్ స్విచ్‌ల నిర్వచనం మరియు పనితీరు

పివి డిస్‌కనెక్ట్ స్విచ్ అనేది సౌర విద్యుత్ వ్యవస్థలలో డిసి సర్క్యూట్ల కోసం ప్రత్యేకంగా రూపొందించిన భద్రతా స్విచ్.     ఇది రెండు ప్రాధమిక విధులను అందిస్తుంది: ఎలక్ట్రికల్ ఐసోలేషన్ మరియు ఎమర్జెన్సీ షట్డౌన్, నిర్వహణ లేదా లోపాల సమయంలో సంపూర్ణ భద్రతను నిర్ధారించడానికి పివి వ్యవస్థ యొక్క "అత్యవసర బ్రేక్" గా పనిచేస్తుంది.

కోర్ విధులు

భౌతిక ఐసోలేషన్: నిర్వహణ సమయంలో ప్రస్తుత ప్రవాహాలు లేవని నిర్ధారించడానికి కనిపించే బ్రేక్‌పాయింట్‌ను అందిస్తుంది.

ఓవర్‌లోడ్ రక్షణ: షార్ట్-సర్క్యూట్ నష్టాన్ని నివారించడానికి కొన్ని నమూనాలు ఫ్యూజ్‌లను అనుసంధానిస్తాయి.

సిస్టమ్ విభజన: మొత్తం వ్యవస్థను ప్రభావితం చేయకుండా వ్యక్తిగత తీగలను సెలెక్టివ్ డిస్కనెక్ట్ చేయడానికి అనుమతిస్తుంది.

సౌర వ్యవస్థలు అంకితమైన డిస్‌కనెక్ట్ స్విచ్‌లను ఎందుకు ఉపయోగించాలి?

Ac ప్రామాణిక AC స్విచ్‌లు విశ్వసనీయంగా DC ఆర్క్‌లకు అంతరాయం కలిగించవు (ప్రమాదకర!).

International అంతర్జాతీయ భద్రతా ప్రమాణాలకు అనుగుణంగా ఉంటుంది (ఉదా., NEC 690.17).

The నష్టపరిచే భాగాల నుండి రివర్స్ కరెంట్‌ను నిరోధిస్తుంది.

Ii.     పివి డిస్‌కనెక్ట్ స్విచ్‌ల యొక్క ప్రధాన పాత్రలు

1. భద్రతా ఐసోలేషన్ (ప్రాధమిక ప్రయోజనం)

నిర్వహణ భద్రత: ఇన్వర్టర్లు లేదా వైరింగ్‌కు సేవ చేసేటప్పుడు స్పష్టమైన భౌతిక బ్రేక్‌పాయింట్‌ను అందిస్తుంది.

అత్యవసర షట్డౌన్: అగ్ని, మెరుపులు మొదలైన వాటి విషయంలో అధిక DC వోల్టేజ్‌ను త్వరగా తగ్గిస్తుంది.

రివర్స్ కరెంట్ ప్రొటెక్షన్: రాత్రిపూట ప్యానెల్స్‌కు శక్తిని తినిపించకుండా ఇన్వర్టర్లను నిరోధిస్తుంది.

2. ఓవర్‌లోడ్ రక్షణ (మెరుగైన లక్షణాలు)

రక్షణ రకం అమలు ప్రభావం

షార్ట్-సర్క్యూట్ ప్రొటెక్షన్ అంతర్నిర్మిత DC ఫ్యూజ్ తప్పు కరెంట్ (1000VDC/20KA వరకు).

ఓవర్‌కరెంట్ ప్రొటెక్షన్ థర్మో మాగ్నెటిక్ ట్రిప్ మెకానిజం కేబుల్ వేడెక్కడం/మంటలను నిరోధిస్తుంది.

ఆర్క్ ఫాల్ట్ ప్రొటెక్షన్ ఫాస్ట్ బ్రేకింగ్ డిజైన్ (<3ms) UL1699B ఆర్క్ తప్పు ప్రమాణాలకు అనుగుణంగా ఉంటుంది.

3. సిస్టమ్ మేనేజ్‌మెంట్

స్ట్రింగ్-నిర్దిష్ట నియంత్రణ: పెద్ద మొక్కలు విభాగాలను నిర్వహించగలవు (ఉదా., 10 తీగలకు 1 స్విచ్).

స్థితి దృశ్యమానత: మెకానికల్ ఇండికేటర్ విండో (కొన్ని LED లైట్లతో) స్థితిలో/ఆఫ్ చూపిస్తుంది.

Iii.     పివి డిస్‌కనెక్ట్ స్విచ్‌ల రకాలు మరియు ఎంపిక

1. నిర్మాణం ద్వారా

టైప్ ఫీచర్స్ అప్లికేషన్స్

మాన్యువల్ హ్యాండిల్ రకం మెకానికల్ హ్యాండిల్ + కనిపించే బ్రేక్ పాయింట్, తక్కువ ఖర్చు.    నివాస/చిన్న వాణిజ్య వ్యవస్థలు.

లోడ్ బ్రేక్ రకం లోడ్ కరెంట్‌కు అంతరాయం కలిగిస్తుంది (ఆర్క్ చ్యూట్ అవసరం).    మధ్యస్థ-స్థాయి పివి శ్రేణులు.

ఫ్యూజ్-కాంబినేషన్ రకం ఇంటిగ్రేటెడ్ డిసి ఫ్యూజ్, డ్యూయల్-పర్పస్ డిజైన్.    అధిక షార్ట్-సర్క్యూట్ ప్రస్తుత దృశ్యాలు.

2. వోల్టేజ్ రేటింగ్ ద్వారా

600VDC తరగతి: నివాస వ్యవస్థలకు ప్రమాణం (చైనా/యూరప్).

1000VDC తరగతి: పెద్ద సౌర క్షేత్రాలు (U.S. NEC అవసరం).

1500VDC తరగతి: తదుపరి-తరం అల్ట్రా-హై వోల్టేజ్ సిస్టమ్స్ (ఖర్చు-సమర్థవంతమైన).

Iv. పివి డిస్‌కనెక్ట్ స్విచ్‌ను ఎలా ఎంచుకోవాలి?

1. ధృవపత్రాలను తనిఖీ చేయండి

ఉత్తర అమెరికా: UL 98B, NEC 690.17.

యూరప్: IEC 60947-3, VDE 0660.

2. కీ పారామితులు

రేటెడ్ వోల్టేజ్ ≥ సిస్టమ్ మాక్స్ వోల్టేజ్ (20% మార్జిన్).

బ్రేకింగ్ సామర్థ్యం ≥ షార్ట్-సర్క్యూట్ కరెంట్.

రక్షణ రేటింగ్: బహిరంగ ఉపయోగం కోసం IP65+.

V. సంస్థాపన మరియు నిర్వహణ చిట్కాలు

1. సంస్థాపనా స్థానం

తప్పనిసరి: ఇన్వర్టర్ DC ఇన్పుట్ (NEC అవసరం) నుండి 1 మీటర్ లోపల.

సిఫార్సు చేయబడింది: కాంబైనర్ బాక్స్ అవుట్పుట్ వద్ద.

2. నిర్వహణ

ప్రతి 6 నెలలకు కాంటాక్ట్ ఆక్సీకరణను తనిఖీ చేయండి.

ఏటా టెస్ట్ బ్రేకింగ్ స్పీడ్.

ఉరుములతో కూడిన సీజన్‌కు ముందు గ్రౌండింగ్ నిరోధకతను పరిశీలించండి.

తీర్మానం: భద్రత మొదట, ఐసోలేషన్ కీలకం!

చిన్నది అయినప్పటికీ, పివి డిస్‌కనెక్ట్ స్విచ్‌లు వ్యక్తిగత భద్రత కోసం రక్షణ యొక్క చివరి పంక్తి.     1500 వి సిస్టమ్స్ మరియు స్మార్ట్ పివి యొక్క పెరుగుదలతో, నెక్స్ట్-జెన్ స్విచ్‌లు అధిక వోల్టేజ్, వేగంగా బ్రేకింగ్ మరియు ఐయోటి ఇంటిగ్రేషన్ వైపు అభివృద్ధి చెందుతున్నాయి.
