పివి కాంబినర్ బాక్స్‌లలో సర్జ్ ప్రొటెక్టివ్ పరికరాల (ఎస్పిడిలు) యొక్క కీలకమైన పాత్ర: ఎంపిక గైడ్ మరియు ఉత్తమ అభ్యాసాలు

పరిచయం: పివి శ్రేణుల హాని కలిగించే కోర్

పివి కాంబైనర్ బాక్స్‌లు సౌర విద్యుత్ ప్లాంట్ల నాడీ వ్యవస్థగా పనిచేస్తాయి, ఇన్వర్టర్లలోకి తినే ముందు బహుళ డిసి స్ట్రింగ్ అవుట్‌పుట్‌లను సేకరిస్తాయి. ఈ క్లిష్టమైన నోడ్లు మొత్తం పివి వ్యవస్థలను నిర్వీర్యం చేయగల మెరుపు దాడులు మరియు విద్యుత్ సర్జెస్ నుండి బెదిరింపులకు నిరంతరం గురవుతాయి. అధిక-నాణ్యత సర్జ్ ప్రొటెక్టివ్ పరికరాలు (ఎస్పిడిలు) రక్షణ యొక్క మొదటి వరుసగా పనిచేస్తాయి, వందల వేల డాలర్ల విలువైన పరికరాలను కాపాడతాయి.

చాప్టర్ 1: పివి వ్యవస్థలకు ఎస్పిడిలు ఎందుకు అవసరం

1.1 పివి శ్రేణుల ప్రత్యేక దుర్బలత్వం

స్థిరమైన ఎక్స్పోజర్: పైకప్పు మరియు గ్రౌండ్-మౌంటెడ్ వ్యవస్థలు సహజంగా వాతావరణ ఉత్సర్గకు గురవుతాయి.

DC సర్క్యూట్ ప్రమాదాలు: AC వ్యవస్థల మాదిరిగా కాకుండా, DC ఆర్క్‌లకు సహజ సున్నా-క్రాసింగ్ పాయింట్లు లేవు, ఉప్పెన సంఘటనలు మరింత ప్రమాదకరంగా ఉంటాయి.

సున్నితమైన ఎలక్ట్రానిక్స్: ఆధునిక ఇన్వర్టర్లలోని భాగాలు రేట్ చేసిన విలువ కంటే 20% కంటే వోల్టేజ్‌ల ద్వారా దెబ్బతింటాయి.

1.2 సరిపోని రక్షణ యొక్క పరిణామాలు

తక్షణ నష్టం: 72% ఇన్వర్టర్ వైఫల్యాలను వోల్టేజ్ సర్జెస్ (సోలియర్డ్జ్ 2023 రిపోర్ట్) వరకు గుర్తించవచ్చు.

దాచిన క్షీణత: పదేపదే చిన్న సర్జెస్ మాడ్యూల్ జీవితకాలం 30%వరకు తగ్గించగలదు.

ఫైర్ రిస్క్‌లు: సౌర సంబంధిత మంటల్లో 43% (NFPA 2022 డేటా) DC ఆర్క్ లోపాలు ఉన్నాయి.

చాప్టర్ 2: పివి అనువర్తనాలలో ఎస్పిడి ఎంపిక కోసం ముఖ్య పరిశీలనలు

2.1 క్లిష్టమైన పనితీరు పారామితులు

రేటెడ్ వోల్టేజ్: సిస్టమ్ యొక్క గరిష్ట వోల్టేజ్ (IEC 61643-31 కు) ≥1.2 రెట్లు.

నామమాత్రపు ఉత్సర్గ కరెంట్ (ఇన్): టైప్ 1 ఎస్పిడిల కోసం ≥20KA (UL 1449, 4 వ ఎడిషన్).

గరిష్ట ఉత్సర్గ కరెంట్ (IMAX): ≥40KA (ప్రతి IEC 61643-11).

ప్రతిస్పందన సమయం: <25 నానోసెకన్లు (EN 50539-11).

ఆపరేటింగ్ ఉష్ణోగ్రత: -40 ° C నుండి +85 ° C (UL 96A కి).

వివిధ అనువర్తనాల కోసం 2.2 SPD రకాలు

టైప్ 1 (క్లాస్ I): ప్రత్యక్ష మెరుపు సమ్మె ప్రమాదాలు ఉన్న ప్రదేశాల కోసం (ఉదా., పైకప్పు వ్యవస్థలు).

టైప్ 2 (క్లాస్ II): ద్వితీయ రక్షణ కోసం (ఉదా., వాణిజ్య గ్రౌండ్-మౌంటెడ్ సిస్టమ్స్).

కంబైన్డ్ టైప్ 1+2: పెద్ద యుటిలిటీ-స్కేల్ ప్లాంట్లకు అనువైనది.

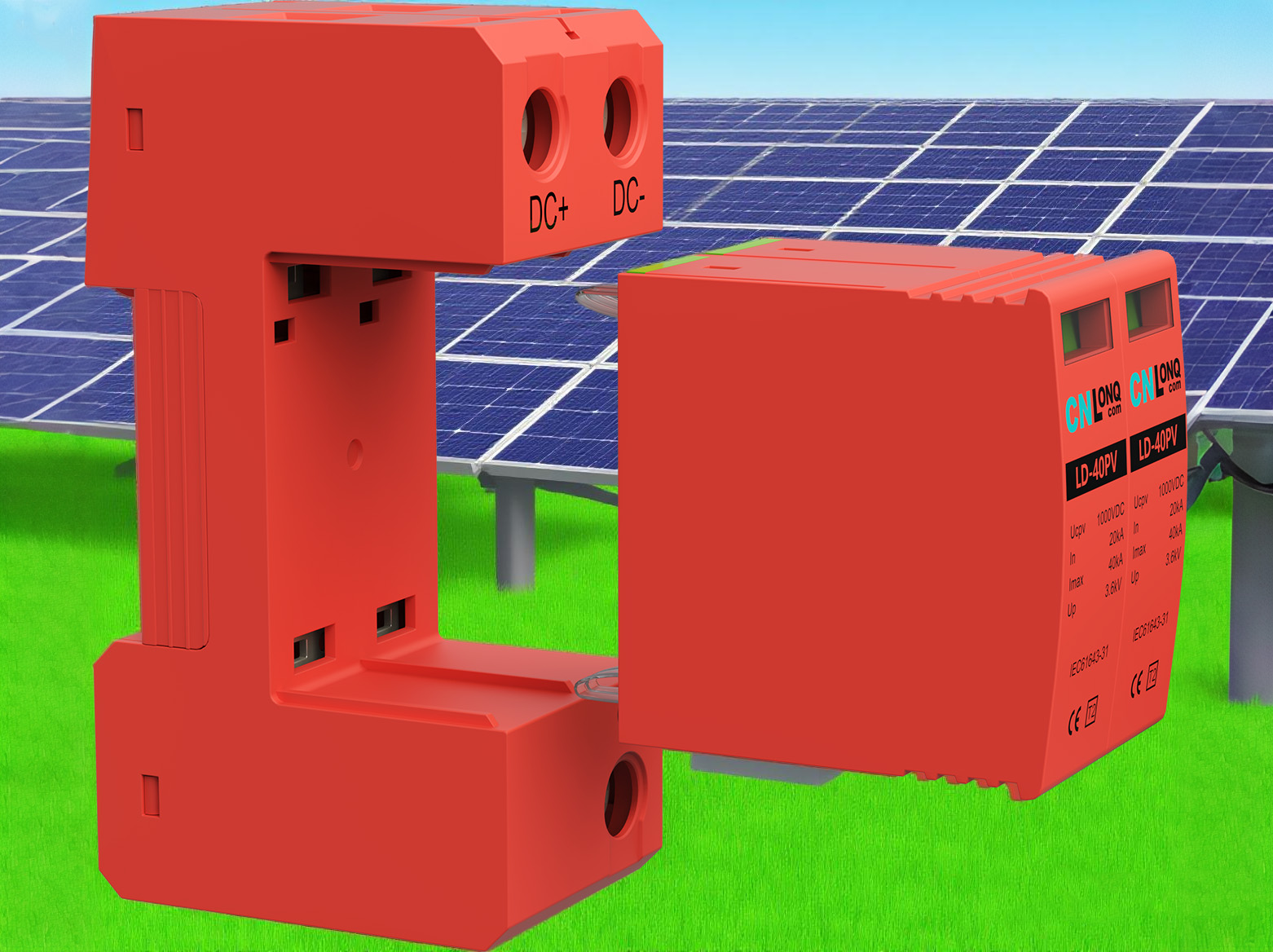

DC- నిర్దిష్ట నమూనాలు: ధ్రువణత గుర్తులతో పివి అనువర్తనాల కోసం రూపొందించబడింది.

చాప్టర్ 3: సంస్థాపన కోసం ఉత్తమ పద్ధతులు

3.1 వ్యూహాత్మక ప్లేస్‌మెంట్

తప్పనిసరి సంస్థాపనా పాయింట్లు:

కాంబైనర్ బాక్స్ ఇన్పుట్ టెర్మినల్స్ (ప్రతి స్ట్రింగ్).

DC యొక్క అప్‌స్ట్రీమ్ డిస్‌కనెక్ట్ అవుతుంది.

ఇన్వర్టర్ DC ఇన్పుట్ టెర్మినల్స్.

అదనపు రక్షణ పాయింట్లను సిఫార్సు చేసింది:

సబ్-అర్రే కాంబినర్లు.

పొడవైన కేబుల్ పరుగుల వెంట (> 30 మీటర్లు).

3.2 వైరింగ్ ప్రమాణాలు

కండక్టర్ పరిమాణం: కనిష్ట 6 mm² రాగి (20KA SPD లకు).

మార్గం పొడవు: SPD కనెక్షన్లు <0.5 మీటర్లు ఉంచండి.

గ్రౌండింగ్ అవసరాలు: అంకితమైన గ్రౌండింగ్ కండక్టర్లను ఉపయోగించండి (≥10 mm²).

కనెక్షన్ టోపోలాజీ: గ్రౌండ్ లూప్‌లను నివారించడానికి స్టార్ కాన్ఫిగరేషన్.

చాప్టర్ 4: నిర్వహణ మరియు భర్తీ ప్రమాణాలు

4.1 నివారణ నిర్వహణ

త్రైమాసిక తనిఖీలు:

స్థితి సూచిక విండోస్ (ఆకుపచ్చ/ఎరుపు) ను పరిశీలించండి.

పరారుణ థర్మోగ్రఫీ (ఉష్ణోగ్రత పెరుగుదల <15 కె) చేయండి.

మెరుపు సమ్మె కౌంటర్లను రికార్డ్ చేయండి (అమర్చబడి ఉంటే).

వార్షిక పరీక్షలు:

ఇన్సులేషన్ రెసిస్టెన్స్ టెస్ట్ (> 1 MΩ).

గ్రౌండ్ రెసిస్టెన్స్ కొలత (<10 ω).

నిపుణుల అవశేష వోల్టేజ్ పరీక్ష.

4.2 భర్తీ మార్గదర్శకాలు

తక్షణ పున ment స్థాపన ట్రిగ్గర్‌లు:

కనిపించే భౌతిక నష్టం (పగుళ్లు, బర్న్ మార్కులు).

స్థితి సూచిక ఎరుపుగా మారుతుంది.

మెరుపు సమ్మె గణన రేటెడ్ విలువను మించిపోయింది.

పనితీరు పరీక్షలు విఫలమయ్యాయి.

సిఫార్సు చేసిన పున ment స్థాపన విరామాలు:

తీరప్రాంత ప్రాంతాలు: 5 సంవత్సరాలు.

హై-లైట్నింగ్ జోన్లు: 7 సంవత్సరాలు.

ప్రామాణిక ప్రాంతాలు: 10 సంవత్సరాలు.

చాప్టర్ 5: సాధారణ దురభిప్రాయాలు మరియు నిపుణుల సిఫార్సులు

5.1 సాధారణ అపార్థాలు

అపోహ: "మెరుపు రాడ్లు SPD ల అవసరాన్ని తొలగిస్తాయి."

వాస్తవం: మెరుపు రాడ్లు ప్రత్యక్ష సమ్మెల నుండి మాత్రమే రక్షిస్తాయి, ప్రేరేపించబడవు.

ఖర్చు ఉచ్చు: నాన్-పివి-నిర్దిష్ట ఎసి ఎస్పిడిలను ఉపయోగించడం.

పర్యవసానంగా: DC కి అంతరాయం కలిగించలేకపోవడం ప్రవాహాలను అనుసరిస్తుంది.

5.2 నిపుణుల సలహా

మూడు-స్థాయి రక్షణ నిర్మాణాన్ని అవలంబించండి: శ్రేణి, కాంబినర్ బాక్స్ మరియు ఇన్వర్టర్ స్థాయిలలో SPD లు.

పర్యవేక్షణ వ్యవస్థలతో అనుసంధానం కోసం రిమోట్ సిగ్నలింగ్ పరిచయాలతో మోడళ్లను ఎంచుకోండి.

1500V వ్యవస్థల కోసం, SPD యొక్క DC బ్రేకింగ్ సామర్థ్యాన్ని ధృవీకరించండి.

సిస్టమ్ విస్తరణల సమయంలో ఇప్పటికే ఉన్న ఎస్పిడి సామర్థ్యాన్ని తిరిగి అంచనా వేయండి.

పివి సిస్టమ్ వోల్టేజీలు 1500 వికి పెరిగేకొద్దీ, నెక్స్ట్-జనరేషన్ ఎస్పిడి టెక్నాలజీ మూడు కీలక పోకడలతో అభివృద్ధి చెందుతోంది: అధిక శక్తి శోషణ (100 కెఎ వరకు), తెలివిగల హెచ్చరిక లక్షణాలు (ఐఒటి-ఎనేబుల్డ్ మానిటరింగ్) మరియు మరింత కాంపాక్ట్ మాడ్యులర్ డిజైన్లు. పివి అనువర్తనాల కోసం టియువి రీన్లాండ్ చేత ధృవీకరించబడిన ఉత్పత్తులను ఎంచుకోవడం మరియు సిస్టమ్-లెవల్ ప్రొటెక్షన్ కోసం ఐఇసి 62305 ప్రమాణాలను అనుసరించడం పివి ప్లాంట్లు తమ 25 సంవత్సరాల జీవితకాలం అంతా మెరుపు సర్జెస్‌ను తట్టుకోగలవని నిర్ధారిస్తుంది. గుర్తుంచుకోండి: పివి భద్రతలో, అధిక-నాణ్యత ఉప్పెన రక్షణ ఖర్చు కాదు-ఇది అత్యంత ఖర్చుతో కూడుకున్న రిస్క్ తగ్గించే పెట్టుబడి.
