అండర్ స్టాండింగ్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్స్ (MCCBs): ఎలక్ట్రికల్ సర్క్యూట్ సేఫ్టీ యొక్క "గార్డియన్స్"

తక్కువ-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌లలో, సర్క్యూట్ భద్రతను నిశ్శబ్దంగా రక్షించే కీలక పరికరం ఉంది - దిమోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్(MCCB). దృష్టిని ఆకర్షించే గర్జన లేదా ఖచ్చితమైన పరికరాలతో పనిచేసే పెద్ద మోటార్లు కాకుండా, MCCB దాని బలమైన రక్షణ సామర్థ్యాలు మరియు విస్తృత అనుకూలత కారణంగా పారిశ్రామిక ఉత్పత్తి, నిర్మాణ విద్యుత్ వ్యవస్థలు మరియు కొత్త శక్తి అనువర్తనాల వంటి దృశ్యాలలో ఒక అనివార్యమైన "భద్రతా సంరక్షకుడు"గా మారింది. ఈ రోజు, సర్క్యూట్ భద్రతను ఇది ఎలా రక్షిస్తుంది అనే రహస్యాలను వెలికితీసేందుకు మేము ఈ పరికరాన్ని బహుళ పరిమాణాల నుండి విశ్లేషిస్తాము.

I. MCCBలను తెలుసుకోవడం: అవి ఏమిటి మరియు వాటిని విభిన్నంగా మార్చడం ఏమిటి?

ముఖ్యంగా, MCCB అనేది తక్కువ-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌లలో ఉపయోగించే ఒక రక్షిత విద్యుత్ పరికరం, సర్క్యూట్ భద్రత యొక్క "సంరక్షకుడు"గా దాని ప్రధాన పాత్ర ఉంటుంది. నిర్మాణాత్మకంగా, ఇది ప్రధానంగా అధిక-బలం ఉన్న ఇన్సులేటెడ్ ప్లాస్టిక్ ఎన్‌క్లోజర్‌లు, వాహక పరిచయాలు మరియు ట్రిప్ యూనిట్‌లను కలిగి ఉంటుంది. ఇన్సులేటెడ్ ఎన్‌క్లోజర్ బాహ్య జోక్యం నుండి అంతర్గత భాగాలను రక్షించడమే కాకుండా ఎలక్ట్రిక్ షాక్ ప్రమాదాలను కూడా సమర్థవంతంగా నివారిస్తుంది.

చాలా మంది వ్యక్తులు MCCBలను అత్యంత సాధారణ మినియేచర్ సర్క్యూట్ బ్రేకర్లతో (MCBలు) గందరగోళానికి గురిచేస్తారు, అయితే రెండింటి మధ్య ముఖ్యమైన తేడాలు ఉన్నాయి. MCBలతో పోలిస్తే, MCCBలు అధిక రేట్ కరెంట్ (సాధారణంగా 63A నుండి 1600A వరకు ఉంటాయి) మరియు బలమైన బ్రేకింగ్ కెపాసిటీని కలిగి ఉంటాయి, ఇవి అధిక-పవర్ ఎలక్ట్రికల్ దృశ్యాలను నిర్వహించడానికి వీలు కల్పిస్తాయి. ఉదాహరణకు, MCB లు సాధారణంగా గృహ సాకెట్ మరియు లైటింగ్ సర్క్యూట్‌లలో ఉపయోగించబడతాయి, అయితే MCCBలు ఫ్యాక్టరీ వర్క్‌షాప్‌లలో మోటార్‌లను రక్షించడానికి మరియు పెద్ద భవనాలలో ప్రధాన విద్యుత్ పంపిణీ సర్క్యూట్‌లపై ఎక్కువగా ఆధారపడతాయి.

II. ప్రధాన విధులను ఆవిష్కరించడం: MCCBలు సర్క్యూట్ భద్రతను ఎలా రక్షిస్తాయి?

MCCBల యొక్క ప్రధాన విలువ "రక్షణ"లో ఉంది, ఇది వివిధ పరిమాణాల నుండి సర్క్యూట్ ఫాల్ట్ ప్రమాదాలను ఎదుర్కోవడానికి మూడు కీలక విధులుగా విభజించబడుతుంది.

మొదటిది ఓవర్‌లోడ్ రక్షణ. సర్క్యూట్‌లోని కరెంట్ నిరంతరం సర్క్యూట్ బ్రేకర్ యొక్క రేట్ చేయబడిన కరెంట్‌ను మించి ఉన్నప్పుడు - ఫ్యాక్టరీలోని బహుళ పరికరాలు ఏకకాలంలో ప్రారంభమైనప్పుడు, అధిక లోడ్‌కు కారణమైనప్పుడు - బ్రేకర్‌లోని బైమెటాలిక్ స్ట్రిప్ వేడెక్కుతుంది మరియు కరెంట్ యొక్క థర్మల్ ప్రభావం కారణంగా వికృతమవుతుంది. ఇది సర్క్యూట్‌ను త్వరగా కత్తిరించడానికి ట్రిప్పింగ్ మెకానిజంను ప్రేరేపిస్తుంది. ఈ ప్రక్రియ దీర్ఘకాలం వేడెక్కడం, మూలం వద్ద మంటలను ఆపడం వల్ల వైర్ల యొక్క ఇన్సులేషన్ పొరను కాల్చకుండా సమర్థవంతంగా నిరోధిస్తుంది.

రెండవది షార్ట్ సర్క్యూట్ రక్షణ. సర్క్యూట్‌లోని అత్యంత ప్రమాదకరమైన లోపాలలో షార్ట్ సర్క్యూట్ ఒకటి. ఇది సంభవించినప్పుడు, భారీ కరెంట్ యొక్క ఆకస్మిక ఉప్పెన పరికరాలను కాల్చివేస్తుంది మరియు పేలుళ్లకు కూడా కారణమవుతుంది. ఈ సమయంలో, MCCB యొక్క విద్యుదయస్కాంత ట్రిప్ యూనిట్ అమలులోకి వస్తుంది: పెద్ద కరెంట్ ద్వారా ఉత్పన్నమయ్యే బలమైన విద్యుదయస్కాంత శక్తి ఐరన్ కోర్‌ను వేగంగా ఆకర్షిస్తుంది, మిల్లీసెకన్లలో సర్క్యూట్‌ను కత్తిరించడానికి ట్రిప్పింగ్ మెకానిజంను నడిపిస్తుంది - సర్క్యూట్‌కు "ఎమర్జెన్సీ బ్రేక్" లాగా - తప్పు నష్టాలను చాలా వరకు తగ్గిస్తుంది.

అదనంగా, వివిధ అప్లికేషన్ దృశ్యాల అవసరాలను బట్టి, MCCBలు అదనపు రక్షణ విధులను కలిగి ఉంటాయి. ఉదాహరణకు, ఒక అవశేష కరెంట్ మాడ్యూల్‌ను జోడించడం వలన విద్యుత్ షాక్‌లను నివారించడానికి లీకేజ్ రక్షణను అనుమతిస్తుంది; ఓవర్‌వోల్టేజ్/అండర్ వోల్టేజ్ ప్రొటెక్షన్ మాడ్యూల్‌ను ఇన్‌స్టాల్ చేయడం అనేది వోల్టేజ్ క్రమరాహిత్యాల వల్ల కలిగే నష్టం నుండి ఖచ్చితమైన పరికరాలను రక్షిస్తుంది, దాని ఫంక్షన్‌ల వశ్యతను పూర్తిగా ప్రదర్శిస్తుంది.

III. ముఖ్య పారామితులు: సరైన పరికరాన్ని ఎంచుకోవడానికి "హార్డ్ ఇండికేటర్స్"

MCCBలు సరైన రక్షణను అందించడానికి, సరైన పారామితులను ఎంచుకోవడం చాలా కీలకం. కింది కోర్ పారామితులు సర్క్యూట్ బ్రేకర్‌ను నిర్దిష్ట విద్యుత్ దృశ్యాలకు అనుగుణంగా మార్చవచ్చో లేదో నేరుగా నిర్ణయిస్తాయి.

రేటెడ్ కరెంట్ (ఇన్) అనేది ఒక ప్రాథమిక పరామితి, ఇది సర్క్యూట్ బ్రేకర్ నిరంతరం తీసుకువెళ్లగల గరిష్ట కరెంట్‌ను సూచిస్తుంది. ఇది లోడ్ పవర్ ప్రకారం ఖచ్చితంగా సరిపోలాలి. ఉదాహరణకు, ఫోటోవోల్టాయిక్ (PV) సిస్టమ్‌లో, PV శ్రేణి యొక్క అవుట్‌పుట్ కరెంట్ ఆధారంగా MCCB యొక్క రేటెడ్ కరెంట్ ఎంచుకోబడాలి - ఇది చాలా చిన్నదిగా ఉండకూడదు (తరచుగా ట్రిప్పింగ్‌ను నివారించడానికి) లేదా చాలా పెద్దదిగా ఉండకూడదు (దాని రక్షణ ప్రయోజనాన్ని కోల్పోకుండా నిరోధించడానికి).

బ్రేకింగ్ కెపాసిటీ (Icu/Ics) అనేది ఫాల్ట్-హ్యాండ్లింగ్ సామర్థ్యానికి సంబంధించినది, సర్క్యూట్ బ్రేకర్ సురక్షితంగా అంతరాయం కలిగించే గరిష్ట ఫాల్ట్ కరెంట్‌ను సూచిస్తుంది. MCCBని ఎంచుకున్నప్పుడు, విద్యుత్ పంపిణీ వ్యవస్థ యొక్క లెక్కించిన షార్ట్-సర్క్యూట్ ప్రస్తుత విలువను పరిగణనలోకి తీసుకోవడం అవసరం. బ్రేకింగ్ కెపాసిటీ సరిపోకపోతే, షార్ట్-సర్క్యూట్ ఫాల్ట్ సమయంలో సర్క్యూట్ బ్రేకర్ ప్రభావవంతంగా సర్క్యూట్‌ను కత్తిరించడంలో విఫలమవుతుంది, బదులుగా మరింత తీవ్రమైన భద్రతా ప్రమాదాలకు దారి తీస్తుంది.

రేట్ చేయబడిన వోల్టేజ్ (Ue) తప్పనిసరిగా సర్క్యూట్ యొక్క వోల్టేజ్ స్థాయికి సరిపోలాలి. సాధారణ రేటింగ్‌లలో 220V సింగిల్-ఫేజ్ మరియు 380V త్రీ-ఫేజ్ ఉన్నాయి. వోల్టేజ్‌లో అసమతుల్యత సర్క్యూట్ బ్రేకర్ యొక్క సాధారణ ఆపరేషన్‌ను ప్రభావితం చేయడమే కాకుండా అంతర్గత భాగాలను కూడా దెబ్బతీస్తుంది.

ట్రిప్పింగ్ కర్వ్ రక్షణ సున్నితత్వాన్ని నిర్ణయిస్తుంది. సాధారణ వక్ర రకాలు (B, C, D) వివిధ లోడ్‌లకు అనుకూలంగా ఉంటాయి. ఉదాహరణకు, కర్వ్ C అనేది లైటింగ్ మరియు సాధారణ పవర్ లోడ్‌లకు వర్తిస్తుంది, అయితే కర్వ్ D - ఇన్‌రష్ కరెంట్‌లకు బలమైన సహనంతో - మోటార్లు మరియు కంప్రెసర్‌ల వంటి అధిక ప్రారంభ ప్రవాహాలు కలిగిన పరికరాలకు మరింత అనుకూలంగా ఉంటుంది.

IV. విస్తృత-శ్రేణి అప్లికేషన్లు: పరిశ్రమ నుండి రోజువారీ జీవితానికి "భద్రతా అవరోధం"

దాని అద్భుతమైన పనితీరుతో, MCCBలు తక్కువ-వోల్టేజీ విద్యుత్ పంపిణీకి సంబంధించిన దాదాపు అన్ని అంశాలలో వర్తించబడతాయి.

పారిశ్రామిక విద్యుత్ పంపిణీ రంగంలో, MCCBలు ఫ్యాక్టరీ వర్క్‌షాప్‌లలో "సేఫ్టీ మేనేజర్‌లు"గా పనిచేస్తాయి, మోటార్లు, ప్రొడక్షన్ లైన్లు మరియు పెద్ద మెషిన్ టూల్స్ వంటి అధిక-పవర్ పరికరాలకు ఓవర్‌లోడ్ మరియు షార్ట్-సర్క్యూట్ రక్షణను అందిస్తాయి, ఉత్పత్తి ప్రక్రియలు సర్క్యూట్ లోపాల వల్ల అంతరాయం కలగకుండా చూస్తాయి.

విద్యుత్ వ్యవస్థలను నిర్మించడంలో - షాపింగ్ మాల్స్‌లో, కార్యాలయ భవనాలు లేదా ఎత్తైన నివాస భవనాలలో - MCCBలు తరచుగా పంపిణీ పెట్టెల్లో ప్రధాన స్విచ్‌లుగా లేదా ఫ్లోర్ పవర్ డిస్ట్రిబ్యూషన్ కోసం రక్షణ స్విచ్‌లుగా ఉపయోగించబడతాయి. వారు మొత్తం భవనం యొక్క విద్యుత్ భద్రతను రక్షిస్తారు మరియు స్థానిక సర్క్యూట్ లోపాల వల్ల పెద్ద ఎత్తున విద్యుత్తు అంతరాయం లేదా మంటలను నివారిస్తారు.

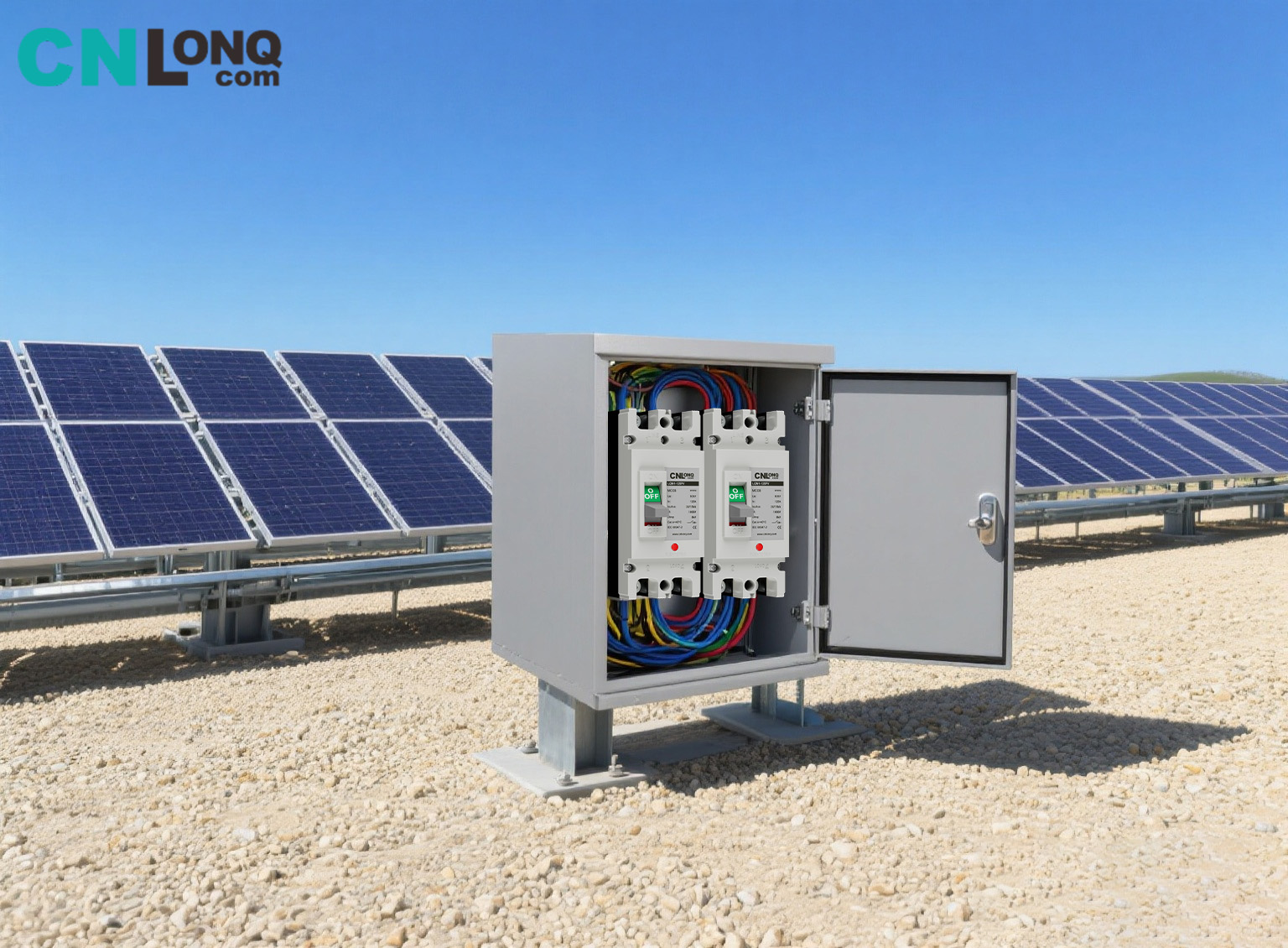

కొత్త ఇంధన రంగంలో, వారి పాత్ర సమానంగా కీలకమైనది. PV సిస్టమ్స్‌లో, PV శ్రేణుల అవుట్‌పుట్ సర్క్యూట్‌లను రక్షించడానికి MCCBలు కాంబినర్ బాక్స్‌లలో మరియు ఇన్వర్టర్ వైపున అమర్చబడి ఉంటాయి; శక్తి నిల్వ వ్యవస్థలలో, అవి బ్యాటరీ సర్క్యూట్‌లను కాపాడతాయి, బ్యాటరీల ఓవర్‌చార్జింగ్ మరియు షార్ట్-సర్క్యూటింగ్ వంటి భద్రతా ప్రమాదాలను నివారిస్తాయి మరియు క్లీన్ ఎనర్జీ అప్లికేషన్‌కు రక్షణను అందిస్తాయి.

విల్లాలు మరియు పెద్ద నివాసాలు వంటి సివిల్ హై-పవర్ దృశ్యాలలో కూడా, MCCB లు సెంట్రల్ ఎయిర్ కండిషనర్లు, ఎలక్ట్రిక్ వాటర్ హీటర్లు మరియు మొత్తం-హౌస్ వాటర్ ప్యూరిఫికేషన్ సిస్టమ్‌ల వంటి అధిక-పవర్ గృహోపకరణాలకు నమ్మకమైన రక్షణను అందించగలవు, సాధారణ MCBలలో తగినంత రేటెడ్ కరెంట్ సమస్యను పరిష్కరిస్తాయి.

V. ప్రధాన ప్రయోజనాలు: MCCBలు "ప్రాధాన్య ఎంపిక" ఎందుకు?

ఇతర రక్షిత పరికరాలతో పోలిస్తే, MCCBలు విభిన్న ప్రయోజనాలను కలిగి ఉన్నాయి - వాటి విస్తృతమైన అప్లికేషన్‌కు ఒక ముఖ్య కారణం.

బలమైన పర్యావరణ అనుకూలత ప్రధాన హైలైట్. అధిక-శక్తి ఇన్సులేటెడ్ ప్లాస్టిక్ ఎన్‌క్లోజర్ అధిక ఉష్ణోగ్రతలు, తక్కువ ఉష్ణోగ్రతలు, తేమ మరియు UV రేడియేషన్ వంటి కఠినమైన వాతావరణాలను తట్టుకోగలదు. బహిరంగ PV పవర్ ప్లాంట్లు లేదా బేస్‌మెంట్ డిస్ట్రిబ్యూషన్ రూమ్‌లలో అయినా, MCCBలు స్థిరంగా పనిచేయగలవు మరియు పర్యావరణ కారకాల కారణంగా వయస్సు లేదా విఫలమయ్యే అవకాశం తక్కువ.

అధిక విశ్వసనీయత ప్రధాన భాగాల ఖచ్చితత్వంలో ప్రతిబింబిస్తుంది. ట్రిప్ యూనిట్లు వంటి కీలక భాగాలు స్థిరమైన ఖచ్చితత్వాన్ని కలిగి ఉంటాయి మరియు సర్క్యూట్ భద్రత కోసం నిరంతర రక్షణను అందించడం ద్వారా దీర్ఘకాలిక ఉపయోగంలో తప్పుగా ఆపరేషన్ లేదా రక్షణ వైఫల్యానికి చాలా తక్కువ ప్రమాదం ఉంది.

సులభమైన ఆపరేషన్ మరియు నిర్వహణ ఉపయోగం కోసం థ్రెషోల్డ్‌ను తగ్గిస్తుంది. కాంపాక్ట్ స్ట్రక్చర్ మరియు మోడరేట్ సైజుతో, ఇన్‌స్టాలేషన్ సమయంలో కాంప్లెక్స్ టూల్స్ లేకుండా MCCBలను నేరుగా వివిధ పవర్ డిస్ట్రిబ్యూషన్ పరికరాలలో విలీనం చేయవచ్చు. రోజువారీ నిర్వహణకు ఎన్‌క్లోజర్ డ్యామేజ్ లేదా లూజ్ వైరింగ్ కోసం సాధారణ తనిఖీలు మాత్రమే అవసరం, మరియు "ట్రిప్ బటన్" యొక్క వార్షిక మాన్యువల్ పరీక్ష - తరచుగా కాంపోనెంట్ రీప్లేస్‌మెంట్ అవసరం లేదు, ఆపరేషన్ మరియు నిర్వహణ ఖర్చులు గణనీయంగా తగ్గుతాయి.

ఇంకా, మంచి విస్తరణ MCCB లు తెలివైన అవసరాలకు అనుగుణంగా మారడానికి అనుమతిస్తుంది. సహాయక పరిచయాలు మరియు అలారం మాడ్యూల్‌లను జోడించడం ద్వారా, రిమోట్ మానిటరింగ్ మరియు ఫాల్ట్ అలారింగ్ వంటి ఫంక్షన్‌లను గ్రహించవచ్చు, ఆధునిక విద్యుత్ పంపిణీ వ్యవస్థలలో మేధో నిర్వహణ అవసరాలను తీర్చవచ్చు.

VI. వినియోగం మరియు నిర్వహణ: "గార్డియన్" దీర్ఘకాలికంగా పనిచేస్తుందని భరోసా

MCCBలు దీర్ఘకాలికంగా స్థిరమైన పనితీరును కలిగి ఉండేలా చూసుకోవడానికి, ప్రామాణిక వినియోగం మరియు సాధారణ నిర్వహణ అవసరం.

సంస్థాపనా ప్రమాణాలకు ఖచ్చితమైన కట్టుబడి ఉండటం అవసరం. వైరింగ్ చేసినప్పుడు, పేలవమైన పరిచయం వల్ల వేడెక్కడం నివారించడానికి టెర్మినల్స్ తప్పనిసరిగా కఠినతరం చేయాలి; లైవ్ వైర్లు, న్యూట్రల్ వైర్లు మరియు గ్రౌండ్ వైర్లు సరిగ్గా కనెక్ట్ చేయబడాలి. ధ్రువణతను తిప్పికొట్టడం వలన రక్షణ పనితీరు అసమర్థంగా మారవచ్చు, సంభావ్య భద్రతా ప్రమాదాలను సృష్టించవచ్చు.

రోజువారీ నిర్వహణను నిర్లక్ష్యం చేయకూడదు. ప్రతి త్రైమాసికంలో ఆవరణ నష్టం లేదా పగుళ్లు మరియు వదులుగా ఉండే టెర్మినల్స్ కోసం తనిఖీ చేయాలని సిఫార్సు చేయబడింది. ప్రతి సంవత్సరం, రక్షణ ఫంక్షన్ సాధారణంగా పనిచేస్తుందో లేదో పరీక్షించడానికి "ట్రిప్ బటన్"ని మాన్యువల్‌గా నొక్కండి — ట్రిప్‌ను ట్రిగ్గర్ చేయడంలో బటన్ విఫలమైతే, సకాలంలో తనిఖీ చేయడం లేదా భర్తీ చేయడం అవసరం.

అదే సమయంలో, పునఃస్థాపన నిషేధాలను గుర్తుంచుకోవాలి: తప్పు ప్రేరేపిత పర్యటన తర్వాత, బ్రేకర్‌ను గుడ్డిగా రీసెట్ చేయవద్దు. ముందుగా, తప్పు యొక్క కారణాన్ని గుర్తించండి (ఉదా., ఓవర్‌లోడ్ చేయబడిన పరికరాలు లేదా లైన్‌లోని షార్ట్-సర్క్యూట్ పాయింట్లు) మరియు లోపం పరిష్కరించబడిన తర్వాత మాత్రమే దాన్ని రీసెట్ చేయండి. బ్రేకర్ పదేపదే ప్రయాణిస్తే లేదా ఆవరణ దెబ్బతిన్నట్లయితే, స్పష్టమైన బాహ్య నష్టం లేనప్పటికీ దానిని వెంటనే భర్తీ చేయాలి - "తప్పు ఆపరేషన్" అనుమతించబడదు, ఎందుకంటే ఇది పరికరాలు వృద్ధాప్యం కారణంగా భద్రతా ప్రమాదాలకు దారితీయవచ్చు.

ప్రాథమిక నిర్మాణం నుండి కోర్ ఫంక్షన్ల వరకు, పారామీటర్ ఎంపిక నుండి ఆచరణాత్మక అప్లికేషన్ వరకు, MCCBలు తక్కువ-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌ల కోసం ఒక ఘనమైన "భద్రతా అవరోధం"ని నిర్మిస్తాయి. వాటిని సరిగ్గా అర్థం చేసుకోవడం మరియు ఉపయోగించడం వలన సర్క్యూట్ భద్రతకు మెరుగ్గా భరోసా ఉంటుంది మరియు ఉత్పత్తి మరియు రోజువారీ జీవితంలో స్థిరమైన ఆపరేషన్ కోసం బలమైన మద్దతును అందిస్తుంది.
