DC కాంబినర్ బాక్స్‌ల వినియోగ దృశ్యాలు ఏమిటి?

ఆపరేటింగ్ సూత్రం aకాంబినర్ బాక్స్ప్రధానంగా సర్క్యూట్ కనెక్షన్ మరియు రక్షణను కలిగి ఉంటుంది. ఫోటోవోల్టాయిక్ మాడ్యూల్స్ DC శక్తిని ఉత్పత్తి చేసినప్పుడు, అవి కేబుల్స్ ద్వారా కాంబినర్ బాక్స్ ఇన్‌పుట్ పోర్ట్‌కు కనెక్ట్ చేయబడతాయి. కాంబినర్ బాక్స్‌లోని సర్క్యూట్రీ ఈ DC శక్తిని మిళితం చేస్తుంది మరియు పంపిణీ చేస్తుంది, ఆపై కలిపి DC శక్తిని ఇన్వర్టర్ లేదా ఇతర పరికరాలకు అందిస్తుంది. కలపడం ప్రక్రియలో, కాంబినర్ బాక్స్ ప్రతి ఫోటోవోల్టాయిక్ స్ట్రింగ్‌కు కరెంట్, వోల్టేజ్ మరియు పవర్ వంటి పారామితులను పర్యవేక్షిస్తుంది మరియు షార్ట్ సర్క్యూట్, రివర్స్ కనెక్షన్ మరియు ఓవర్‌కరెంట్ కోసం రక్షణ పరికరాలను అమలు చేస్తుంది.

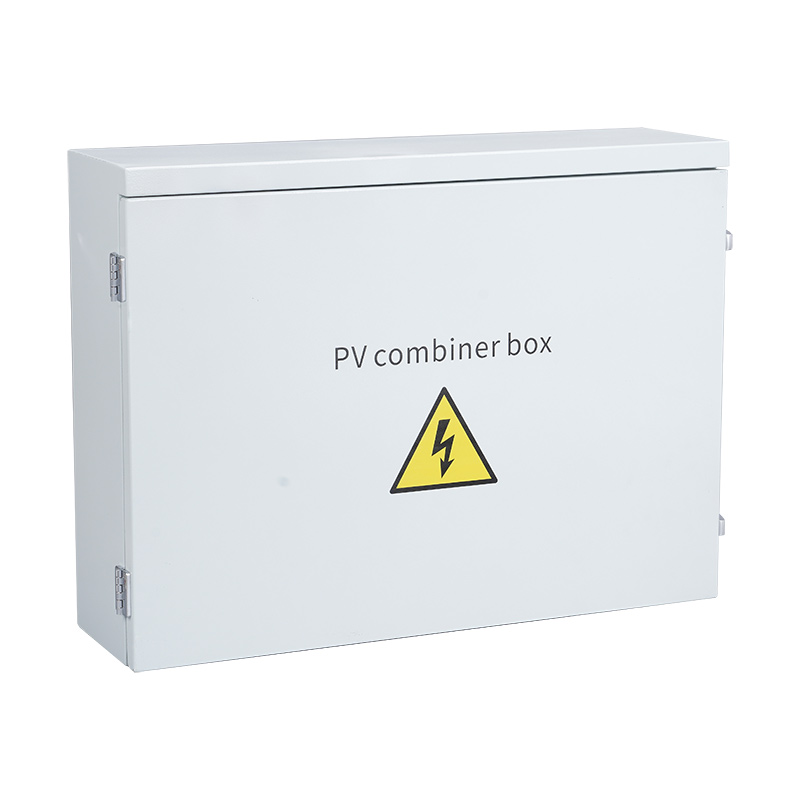

1. DC కాంబినర్ బాక్స్

ఇది మల్టిపుల్‌ని మిళితం చేస్తుందిDCఇన్వర్టర్ ఇన్‌పుట్‌కు సౌర శ్రేణి ద్వారా ఉత్పన్నమయ్యే ప్రవాహాలు. గ్రిడ్‌పై ప్రభావాన్ని తగ్గించడానికి మరియు అధిక వోల్టేజ్ కారణంగా ఇన్వర్టర్‌కు నష్టం జరగకుండా నిరోధించడానికి, బహుళ-ఛానల్ సమాంతర కనెక్షన్ సాధారణంగా ఉపయోగించబడుతుంది. ఇన్వర్టర్ యొక్క ఇన్‌పుట్ DC వోల్టేజ్ పరిధి ఆధారంగా, PV మాడ్యూల్ స్ట్రింగ్‌ను రూపొందించడానికి అదే స్పెసిఫికేషన్‌ల నిర్దిష్ట సంఖ్యలో PV మాడ్యూల్‌లు సిరీస్‌లో అనుసంధానించబడి ఉంటాయి. ఈ స్ట్రింగ్‌లు PV శ్రేణి మెరుపు రక్షణ కాంబినర్ బాక్స్‌కు కనెక్ట్ చేయబడతాయి. అవుట్‌పుట్ తర్వాత మెరుపు అరెస్టర్ మరియు సర్క్యూట్ బ్రేకర్ ద్వారా మళ్లించబడుతుంది, తదుపరి ఇన్వర్టర్‌లకు కనెక్షన్‌ని సులభతరం చేస్తుంది.

2. AC కాంబినర్ బాక్స్

ఇది స్ట్రింగ్ ఇన్వర్టర్‌లతో కూడిన ఫోటోవోల్టాయిక్ పవర్ జనరేషన్ సిస్టమ్‌ల కోసం ఉపయోగించబడుతుంది మరియు ఇన్వర్టర్ యొక్క AC అవుట్‌పుట్ వైపు మరియు గ్రిడ్ కనెక్షన్ పాయింట్/లోడ్ మధ్య ఇన్‌స్టాల్ చేయబడుతుంది. ఇది ఇన్‌పుట్ సర్క్యూట్ బ్రేకర్‌లు, అవుట్‌పుట్ సర్క్యూట్ బ్రేకర్‌లు, AC లైట్నింగ్ అరెస్టర్‌లు మరియు ఐచ్ఛిక ఇంటెలిజెంట్ మానిటరింగ్ సాధనాలు (మానిటరింగ్ సిస్టమ్ వోల్టేజ్, కరెంట్, పవర్, ఎలక్ట్రిక్ ఎనర్జీ మరియు ఇతర సిగ్నల్‌లు) కలిగి ఉంటుంది. దీని ప్రధాన విధి బహుళ ఇన్వర్టర్ల అవుట్‌పుట్ కరెంట్‌లను కలపడం మరియు AC గ్రిడ్ కనెక్షన్ వైపు/లోడ్ నుండి హాని నుండి ఇన్వర్టర్‌లను రక్షించడం. ఇది ఇన్వర్టర్ అవుట్‌పుట్ యొక్క డిస్‌కనెక్ట్ పాయింట్‌గా పనిచేస్తుంది, సిస్టమ్ యొక్క భద్రతను మెరుగుపరుస్తుంది మరియు సంస్థాపన మరియు నిర్వహణ సిబ్బంది భద్రతను రక్షిస్తుంది.

కాంబినర్ బాక్స్ యొక్క విద్యుత్ సంస్థాపనపై గమనికలు

(1) ప్రొఫెషనల్ ఎలక్ట్రికల్ ఇంజనీర్లు మాత్రమే వైర్లను ఆపరేట్ చేయగలరు మరియు కనెక్ట్ చేయగలరు; ఆపరేషన్ మరియు వైరింగ్ దేశం మరియు స్థానిక ప్రాంతం యొక్క సంబంధిత ప్రమాణాలకు అనుగుణంగా ఉండాలి;

(2) ఇన్స్టాల్ చేసే ముందుకాంబినర్ బాక్స్, అంతర్గత భాగాలపై ఇన్సులేషన్ పరీక్షను నిర్వహించడానికి మెగాహోమీటర్‌ను ఉపయోగించండి.

(3) పెట్టెలోని భాగాల లేఅవుట్ మరియు అంతరం సంబంధిత నిబంధనల నిబంధనలకు అనుగుణంగా ఉండాలి మరియు కమీషనింగ్, ఆపరేషన్, మెయింటెనెన్స్, ఇన్స్పెక్షన్ మరియు సురక్షిత ఆపరేషన్ యొక్క అవసరాలను నిర్ధారించాలి.

(4) ఇన్‌పుట్ మరియు అవుట్‌పుట్ రివర్స్‌లో కనెక్ట్ చేయబడవు.

(5) PV లైట్నింగ్ ప్రొటెక్షన్ జంక్షన్ బాక్స్‌ను PV పవర్ జనరేషన్ సిస్టమ్‌కు కనెక్ట్ చేసిన తర్వాత, మెరుపు రక్షణ పెట్టె యొక్క గ్రౌండింగ్ టెర్మినల్ విశ్వసనీయంగా మెరుపు రక్షణ గ్రౌండ్ వైర్ లేదా బస్‌బార్‌కు కనెక్ట్ చేయబడాలి.

(6) బాహ్య వైరింగ్‌ను కనెక్ట్ చేస్తున్నప్పుడు, వైరింగ్‌ను వదులుకోకుండా నిరోధించడానికి స్క్రూలు బిగించబడ్డాయని నిర్ధారించుకోండి.

(7) నాన్-ఫేడింగ్ సిస్టమ్ రేఖాచిత్రం మరియు అవసరమైన సెకండరీ వైరింగ్ రేఖాచిత్రాలు బాక్స్ లోపల లేదా క్యాబినెట్ డోర్‌పై గట్టిగా అతికించబడాలి.

(8) వైరింగ్ కోసం ఫ్లేమ్-రిటార్డెంట్ కేబుల్స్ ఉపయోగించాలి. మంచి పరిచయాన్ని నిర్ధారించడానికి వాటిని చక్కగా, అందంగా మరియు సురక్షితంగా అమర్చాలి.
