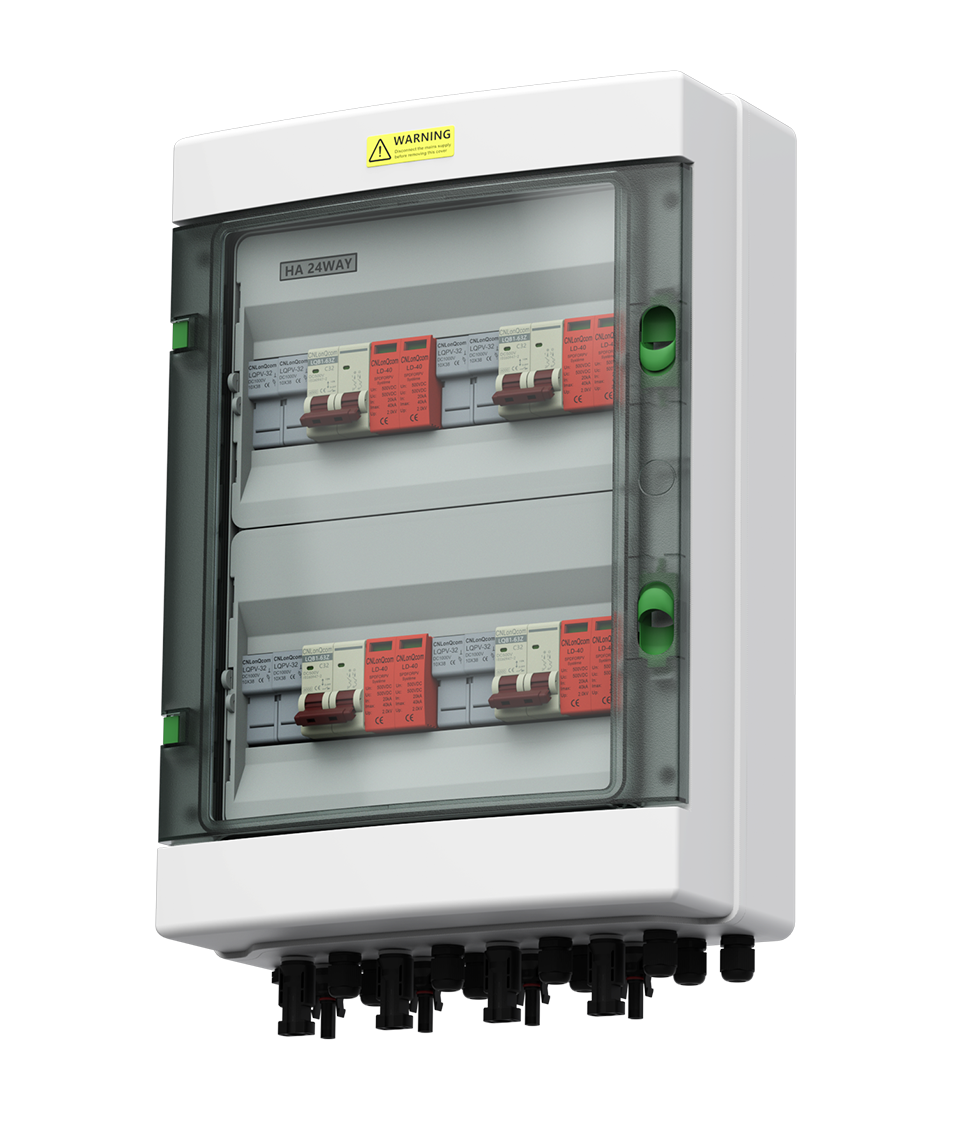

PV Combiner Box 4 in 4 out DC500V

CNLONQCOM IP65 PV కాంబైనర్ బాక్స్ 4 ఇన్ 4 అవుట్ DC500V/600V/800V సర్క్యూట్ బ్రేకర్ మరియు ఉప్పెన మెరుపు రక్షణ మరియు అవుట్డోర్ సోలార్ ప్యానెల్ DC సిస్టమ్స్, RV, గృహాలు, పడవలు కోసం ఫ్యూజ్
● రేటెడ్ వోల్టేజ్: DC500V/600V/800V
● రేటెడ్ కరెంట్: 6/10/16/20/25/32/40/50/63 ఎ
● స్ట్రింగ్: 4in 4out
St స్ట్రింగ్‌కు గరిష్ట ఇన్పుట్ కరెంట్: 6/10/16/20/25/30A
St స్ట్రింగ్‌కు గరిష్ట అవుట్పుట్ కరెంట్: 6/10/16/20/25/32/40/50/63A
● కనెక్టర్: MC-4 లేదా PG
● ప్రమాణం: IEC60269-6, IEC60947-2, IEC61643-1
● హౌసింగ్ మెటీరియల్: పిసి+అబ్స్
● సర్టిఫికేట్: CE, IP65, ROHS, ISO9001

మోడల్:LQX4/4DC500V/600V/800VB1

విచారణ పంపండి

ఉత్పత్తి వివరణ

సాంకేతిక డేటా
మోడల్	LQX4/4DC500VB1
రకం	MCB మరియు SPD మరియు ఫ్యూజ్
స్ట్రింగ్	4 లో 4 అవుట్
రేటెడ్ వోల్టేజ్ ue (v)	DC500V/600V/800V
ప్రతి స్ట్రింగ్ (ఎ) గరిష్ట ఇన్పుట్ కరెంట్	15/20/25/30 ఐచ్ఛికం
స్ట్రింగ్ (ఎ) కు గరిష్ట అవుట్పుట్ కరెంట్	32/40/50/63 ఐచ్ఛికం
నాణ్యత ధృవీకరణ పత్రం	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
ప్రామాణిక	IEC60947-2 、 IEC61643-1 、 IEC60269-6
సూక్ష్మ సర్క్యూట్ బ్రేకర్ (MCB)		ఉప్పెన రక్షకుడు (ఎస్పీడి)
ఫ్రేమ్ డిగ్రీ రేటెడ్ కరెంట్ (ఎ)	63	(8/20) యుఎస్ (కా) లో	20
(ఎ) లో రేట్ కరెంట్	16/20/25/32/40/50/63 ఐచ్ఛికం	ఐమాక్స్ (8/20) యుఎస్ (కెఎ)	40
రేటెడ్ వోల్టేజ్ ue (v)	DC500/600/800	రేటెడ్ వోల్టేజ్ ue (v)	DC500/600/800
రేటెడ్ ఇన్సులేషన్ వోల్టేజ్ UI (V)	DC1000	రసిక	2.0/2.5
ప్రేరణ వోల్టేజ్ UIMP (KV) ను తట్టుకుంటుంది	4	స్తంభాలు	2 పే
బ్రేకింగ్ సామర్థ్యం ICU (KA)	6	హౌసింగ్ మెటీరియల్	పా
రన్‌బ్రేకింగ్ కెపాసిటీ ఎల్‌సిఎస్ (ఎల్‌సియు)	75%	చిప్ మందం (మిమీ)	6
కర్వ్ రకం	C	ఫ్యూజ్
స్తంభాలు	2	(ఎ) లో రేట్ కరెంట్	15/20/25/30 ఐచ్ఛికం
వైరింగ్ మోడ్	ధ్రువణత లేదు, టాప్ మరియు దిగువ అవుట్ లేదా దిగువ మరియు టాప్ అవుట్	రేటెడ్ వోల్టేజ్ ue (v)	DC1000
హౌసింగ్ మెటీరియల్	పా	స్తంభాలు	2 పే
కండక్టర్ మెటీరియల్	రాగి	ఫ్యూజ్ పరిమాణం (మిమీ)	10*38
యాంత్రిక జీవితం	20000	హౌసింగ్ మెటీరియల్	పా
విద్యుత్ (మాక్స్ టైమ్స్	6000	పర్యావరణం
ముందే ఇన్‌స్టాల్ చేసిన పివి కేబుల్		ఆపరేటింగ్ ఉష్ణోగ్రత	-25 ℃ నుండి +60
కేబుల్ వ్యాసం	4 ~ 25 మిమీ	తేమ	≤95%
గరిష్ట వోల్టేజ్ (V)	1000 ~ 2000	ఎత్తు	2000 మీ
గరిష్ట కరెంట్ (ఎ)	10 ~ 200	సంస్థాపన	గోడ మౌంటు
హౌసింగ్స్
పదార్థం	PC+ABS
రక్షణ స్థాయి	IP65
ప్రభావ రక్షణ స్థాయి	IK10
ఇన్పుట్ లేదా అవుట్పుట్ కనెక్టర్	PG లేదా MC-4 కనెక్టర్లు

పివి కాంబినర్ బాక్స్

● 4 ఇన్ 2 అవుట్ ● DC 500V/600V/800V ● 10 ~ 125A

IP65

మెరుపు రక్షణ
ఓవర్ వోల్టేజ్
అధిక-ప్రస్తుత
షార్ట్ సర్క్యూట్
రక్షణ
IP65 జలనిరోధిత
రాగి కండక్టర్
ప్లగ్-అండ్-ప్లే
ఉచిత డిజైన్ పరిష్కారం

పరిమాణం

LWH: 455259125 (mm)

మనశ్శాంతి కోసం యాంత్రికంగా అప్‌గ్రేడ్ చేసిన క్రిమ్పింగ్ ప్రక్రియ

చిట్కా:
MC-4 కనెక్టర్ల యొక్క ఇన్‌స్టాలేషన్ ముందే ఇన్‌స్టాల్ చేసిన కేబుల్స్ ఉంటుంది, పిజి కనెక్టర్లకు లేదు
రేట్ చేసిన ప్రస్తుత వ్యాసం ప్రకారం డిఫాల్ట్‌గా ప్రె-కనెక్ట్ చేసిన కేబుల్ 4 ~ 20 మిమీ²మార్పు లేదా కస్టమర్ అవసరాల ప్రకారం

సంస్థ ప్యాకేజింగ్

1లోపలి పెట్టెలో ఉత్పత్తి

5-ప్లై ముడతలు పెరిగాయి

2బయటి పెట్టె

5-ప్లై ముడతలు పెరిగాయి

3డెలివరీ

శీఘ్ర రవాణా

మోడల్	స్ట్రింగ్	లోపలి పెట్టె (పిసిలు/సెం.మీ)	బయటి పెట్టె (సెం.మీ.	Qty (పిసిఎస్)	జి.డబ్ల్యు. (kgs)
LQX 4/1B.12 DC500V	4 లో 4 అవుట్	1/4234.517.5	453657	3	14

పూర్తిగా ధృవీకరించబడింది

అధిక నాణ్యత మరియు తక్కువ ధర కలిగిన బ్రాండెడ్ సోర్స్ తయారీదారులు

ISO:20224Q20298ROS
MCB:OP221014.WLNCO77
SPD:OP221014.WLNC076
బాక్స్:ZRC2312055XY-LVD-C1
ఫ్యూజ్:OP221014.WLNCO75
కనెక్టర్:SP1001GZ2204569

చిట్కా: మరిన్ని ధృవపత్రాల కోసం మమ్మల్ని సంప్రదించండి

ATION మరియు వైరింగ్‌ను ఇన్‌స్టాల్ చేయండి

వాల్ మౌంట్

1.పెర్ఫోరేషన్

డ్రిల్‌తో గోడలో రంధ్రాలు కత్తిరించడం మరియు విస్తరణ గొట్టాలను చొప్పించడం.
2.వాల్ మౌంటు

స్క్రూలతో గోడకు పెట్టెను మౌంట్ చేయండి ఈ నాలుగు రంధ్రాల ద్వారా.

4 లో 4 అవుట్ వైరింగ్

ఉత్పత్తి వివరాలు

జలనిరోధిత గ్రేడ్ IP65

అనేక అనుకరణ జలనిరోధిత పరీక్షల తరువాత,
ఉత్పత్తి ప్రొటెక్షన్ స్థాయి IP65 ను కలుస్తుందని నిర్ధారించడానికి

జ్వాల
రిటార్డెంట్

ఫ్లామ్ చేయలేనిది
UV నిరోధకత
పిసి+ఎబిఎస్ షెల్

షెల్ పిసి+ఎబిఎస్ మెటీరియల్‌తో తయారు చేయబడింది,
సూర్యకాంతికి భయపడలేదు.
ప్రతిఘటించండి
వేడి & చల్లని

-25 ° C ~+60 ° C వద్ద సాధారణ ఆపరేషన్
జలనిరోధిత
సీల్స్

లోపల రెండు జలనిరోధిత ముద్రలు
మరియు వెలుపల
ప్లగ్-అండ్-ప్లే

పివి లేదా పిజి కనెక్టర్లతో అమర్చారు
శీఘ్ర కనెక్షన్ కోసం
గోడ మౌంటు

నాలుగు మూలల్లో గట్టిగా అమర్చబడి,
ఘన మరియు పడటం లేదు

DC సర్క్యూట్ బ్రేకర్

రేటెడ్ వోల్టేజ్	DC 500V
రేటెడ్ కరెంట్	10 ~ 125 ఎ
పోల్	2px2
ప్రామాణిక	IEC 60947-2
ధృవపత్రాలు	Ce

DC సర్జ్ ప్రొటెక్టర్

రేటెడ్ వోల్టేజ్	DC 500V
ఉత్సర్గ కరెంట్	20/40ka
పోల్	2px4
ప్రామాణిక	IEC 61643-31
ధృవపత్రాలు	Ce

DC ఫ్యూజ్

రేటెడ్ వోల్టేజ్	DC 1000V
రేటెడ్ కరెంట్	6-30 ఎ
ఫ్యూజ్ పరిమాణం	8*38 మిమీ
ప్రామాణిక	IEC 60269-6
ధృవపత్రాలు	Ce

అప్లికేషన్ దృశ్యం

CNLONQCOM యొక్క HA సిరీస్ ప్లాస్టిక్ పివి కాంబైనర్ బాక్స్ 4 ఇన్ 4 అవుట్ DC500V లో సీల్డ్ నిర్మాణం, ఓవర్‌లోడ్ ప్రొటెక్షన్, షార్ట్ సర్క్యూట్ ప్రొటెక్షన్, ఓవర్ వోల్టేజ్ ప్రొటెక్షన్, డస్ట్, తేమ మరియు మెరుపు రక్షణతో పిసి+ఎబిఎస్ వాటర్ఫ్రూఫ్ కేసు ఉంది.

4 అవుట్ DC500V /600V /800V లోని HA సిరీస్ ప్లాస్టిక్ పివి కాంబైనర్ బాక్స్ 4 యొక్క అంతర్గత భాగాలు 2p mcb, 2p SPD మరియు 2P ఫ్యూజ్, ఇవి PA షెల్ తో తయారు చేయబడ్డాయి.

SPD మాడ్యూల్స్ మరియు ఫ్యూజ్ కోర్లను దెబ్బతిన్నప్పుడు కవర్‌ను తొలగించకుండా త్వరగా మార్చవచ్చు.

CNLONQCOM యొక్క HA సిరీస్ ప్లాస్టిక్ పివి కాంబైనర్ బాక్స్ 4 ఇన్ 4 అవుట్ DC500V/600V/800V ప్రధానంగా పివి వ్యవస్థల రక్షణ కోసం ఉపయోగించబడుతుంది మరియు తరచుగా ఆఫ్-గ్రిడ్ లేదా గ్రిడ్-కనెక్ట్ చేయబడిన వ్యవస్థలలో ఉపయోగించబడుతుంది. పివి ప్యానెల్లు, ఆర్‌వి, బోట్, అవుట్డోర్ పివి, గృహ, మొదలైనవి.

పివి కాంబైనర్ బాక్స్ 4 ఇన్ 4 అవుట్ DC500V /600V /800 వెఫెక్టివ్‌గా ఇన్వర్టర్లు మరియు సౌర ఫలకాలను నష్టం నుండి రక్షిస్తుంది మరియు అగ్ని నుండి పంపుతుంది.
