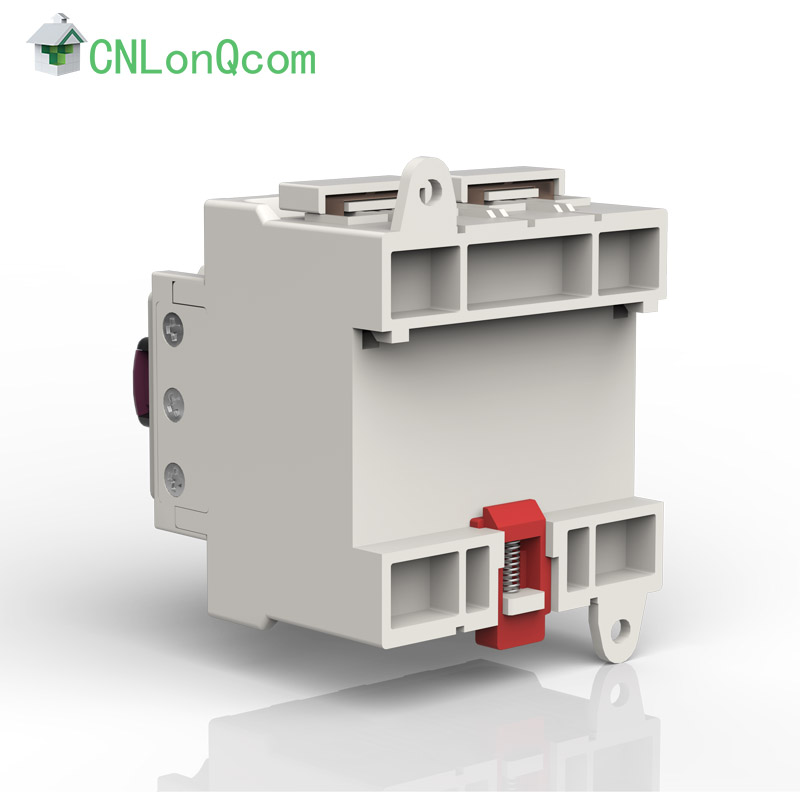

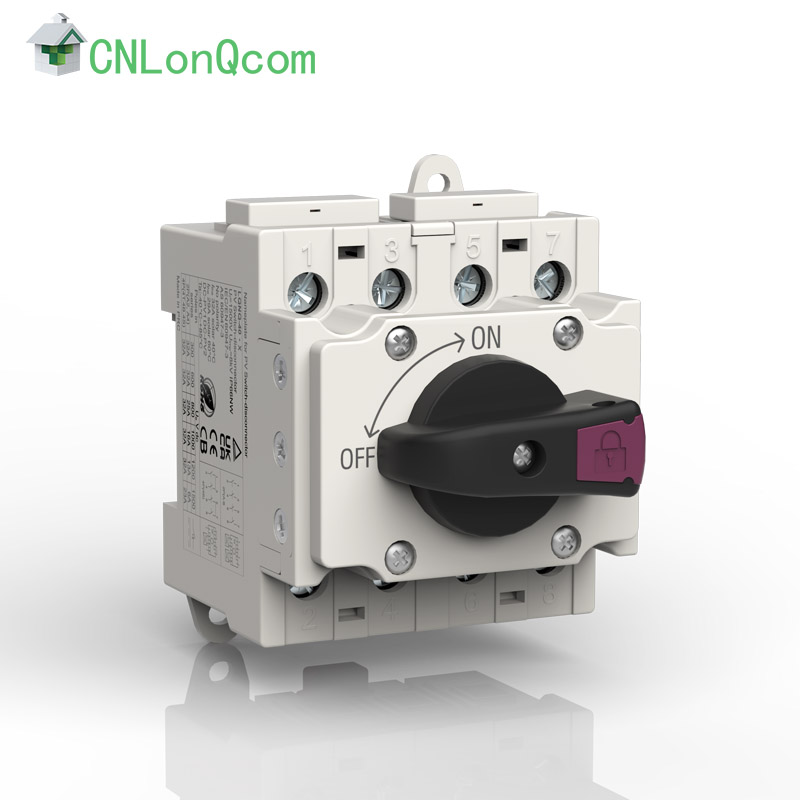

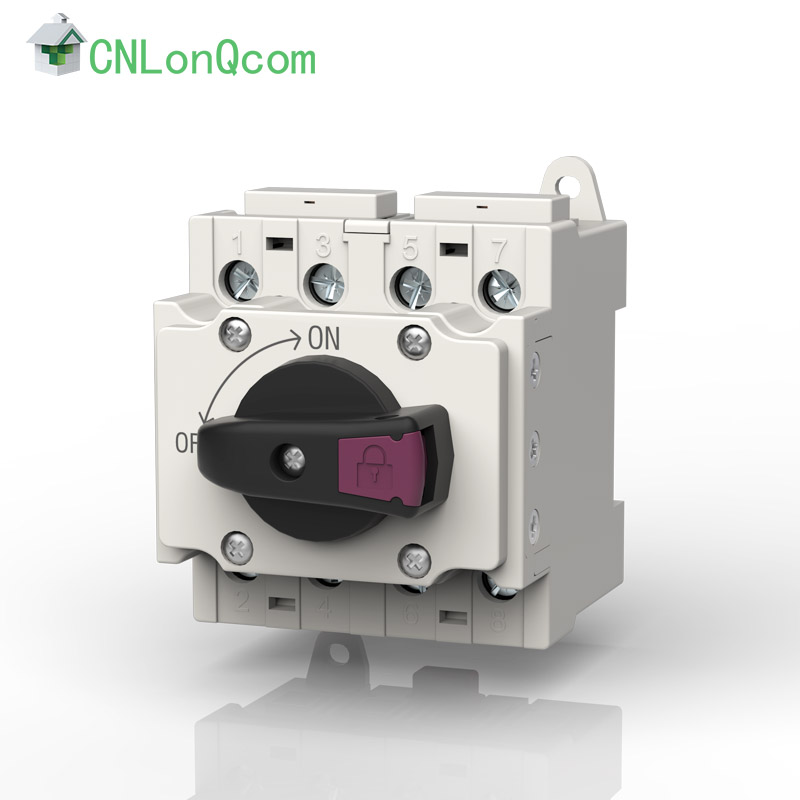

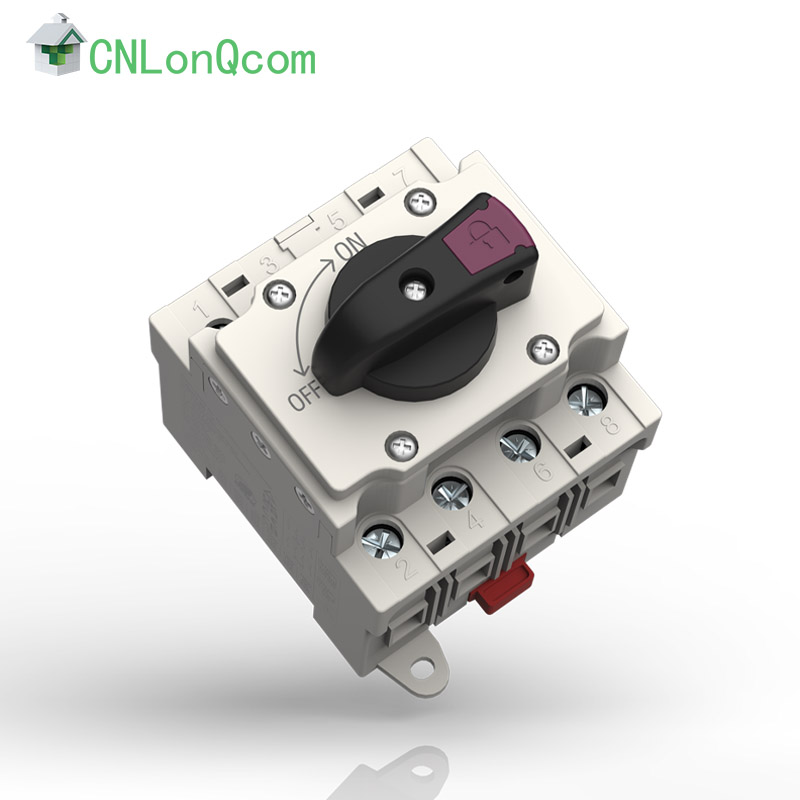

CNLonQcom అనేది ఫోటోవోల్టాయిక్ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్ల కోసం PV స్విచ్-డిస్కనెక్టర్ పవర్ డిస్ట్రిబ్యూషన్ మాడ్యూల్ యొక్క ప్రొఫెషనల్ తయారీదారు మరియు సరఫరాదారు.
ప్రధాన పారామితులు | యూనిట్ | LONQ-40 | |
రేట్ చేయబడిన ఇన్సులేషన్ వోల్టేజ్ | Ui | V | 1500 |
రేట్ చేయబడిన థర్మల్ కరెంట్ | ఇత్ | A | 32 |
రేట్ చేయబడిన ప్రేరణ వోల్టేజీని తట్టుకుంటుంది | Ump | V | 8000 |
రేట్ చేయబడిన షార్ట్-సర్క్యూట్ తయారీ సామర్థ్యం | lcw | A | 1000 |
గరిష్ట కేబుల్ క్రాస్ సెక్షన్లు (జంపర్తో సహా) |
|
|
|
ఘన లేదా ప్రామాణిక | mm2 | 2.5-6 | |
అనువైన | mm2 | 2.5-6 | |
ఫ్లెక్సిబుల్ (+ మల్టీకోర్ కేబుల్ ముగింపు) | mm2 | 2.5-6 | |
టార్క్ |
|
|
|
బిగించడం టార్క్ టెర్మినల్ స్క్రూలు M4. | Nm | 1.2-1.8 | |
టార్క్ షెల్ మౌంటు స్క్రూలను బిగించడం | Nm | 1.5-2.0 | |
టార్క్ నాబ్ స్క్రూలను బిగించడం | Nm | 0.5-0.7 | |
టార్క్ని ఆన్ లేదా ఆఫ్ చేయడం | Nm | 0.9-1.3 | |
బేస్ మీద వైరింగ్ టార్క్ | Nm | 1.1-1.4 | |
సాధారణ పారామితులు |
|
|
|
నాబ్ స్థానాలు |
|

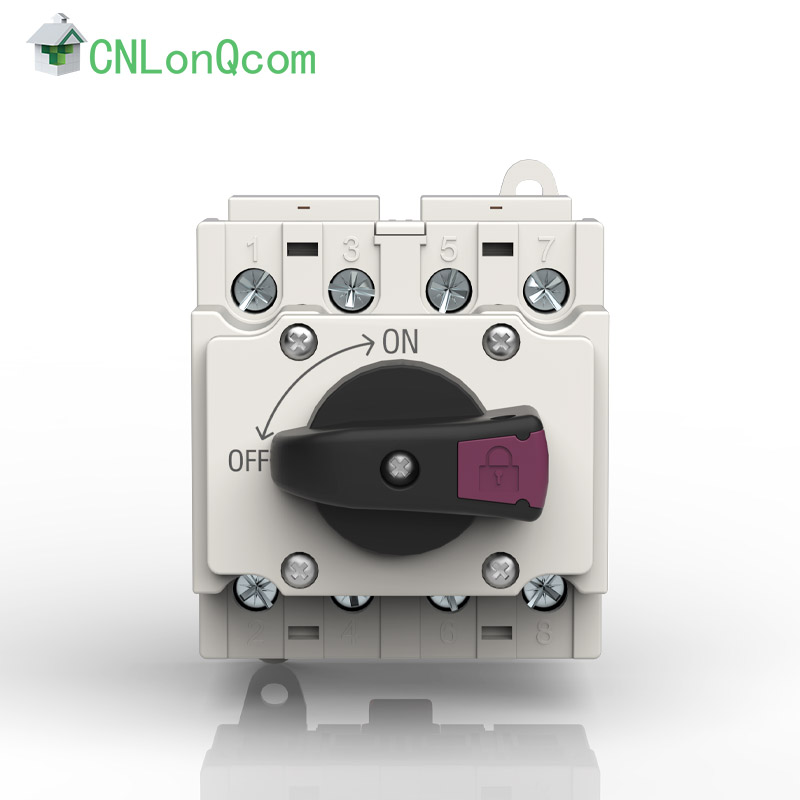

9 గంటలకు ఆఫ్, 12 గంటలకు ఆన్ | |
యాంత్రిక జీవితం |
|
10000 | |
DC పోల్ల సంఖ్య |
|
2 లేదా 4 | |
ఆపరేషన్ ఉష్ణోగ్రత |
|
-40 నుండి +85 వరకు | |
నిల్వ ఉష్ణోగ్రత |
|
-40 నుండి +85 వరకు | |
కాలుష్య డిగ్రీ | ℃ | 2 | |
ఓవర్వోల్టేజ్ వర్గం | ℃ | III | |
షాఫ్టే మరియు మౌంటు నల్ యొక్క IP రేటింగ్ |
|
IP66 |
వైరింగ్ రేఖాచిత్రం
చిన్న వాల్యూమ్
ఫ్లేమ్ రిటార్డెంట్ మెటీరియల్
lp66
ఫ్లయింగ్ ఫాక్స్ షార్ట్
పూర్తి ఉపకరణాలు
-40℃~+85℃ పరిసర ఉష్ణోగ్రత పరిధి
నాన్-పోలార్ డిజైన్
పరీక్ష AS 60947.3:2018,EN IEC 60947-3 :2021,వినియోగ వర్గం: DC-PV2 | పోల్ | తీగల సంఖ్య | పార్ట్ సంఖ్య | ||||
600V | 800V | 1000V | 1200V | 1500V | |||
PV2 | PV2 | PV2 | PV2 | PV2 |
|
|
|
40 | 32 | 25 | 13 | 6 | 2 | 1 | LONQ-40-2 |
40 | 32 | 25 | 13 | 6 | 4 | 1 | LONQ-40-4 |
40 | 32 | 32 | 32 | 23 | 4 | 1 | LONQ-40-4S |
40 | 32 | 32 | 32 | 23 | 4 | 1 | LONQ-40-4B |
40 | 32 | 32 | 32 | 23 | 4 | 1 | LQNQ-40-4T |
టైప్ చేయండి |
PEDSC100R/120R | కాంటాక్ట్స్ వైరింగ్ గ్రాఫ్ | మార్పిడి ఉదాహరణ |
2-పోల్ | 2 |
|
|
4-పోల్ | 4 |
|
|
పైన ఇన్పుట్ మరియు అవుట్పుట్తో 4-పోల్ | 4T |
|
|
lnput మరియు అవుట్పుట్ దిగువన ఉన్న 4-పోల్ | 4B |
|
|
పైన అవుట్పుట్ దిగువన lnputతో 4-పోల్ | 4S |
|
|
